Van elektrisch geleidende klei is een cilinder gevormd. Door meetsnoeren in de klei te steken kan de cilinder worden opgenomen in een elektrische schakeling. Zie figuur 1.
In de schakeling van figuur 2 wordt met een spanningsmeter de spanning over een deel van de cilinder gemeten.

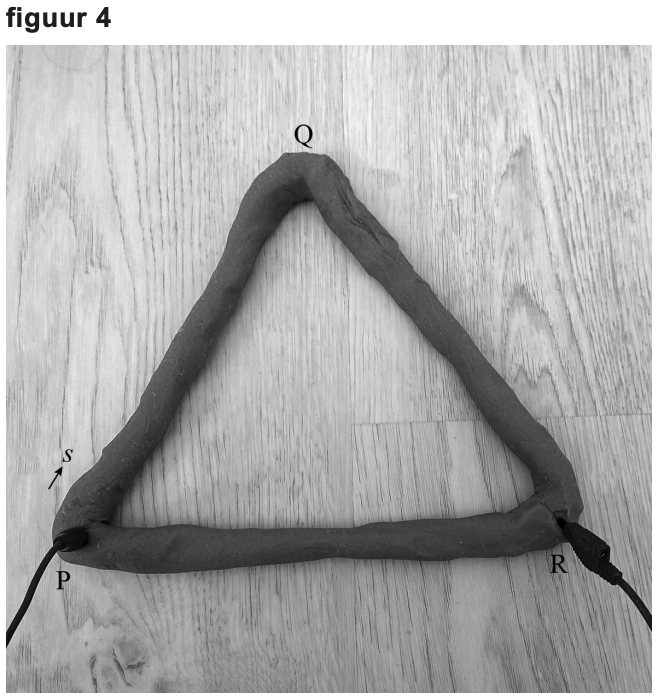

Bij een volgende proef wordt van de klei een gelijkzijdige driehoek PQR gemaakt, zie figuur 4.
De twee aansluitsnoeren van de spanningsbron worden bij punt P en punt R in de klei gestoken, en de totale stroomsterkte$Iwordt gemeten.
Vervolgens wordt het linker aansluitsnoer in stapjes vanaf P via Q naar R verplaatst. We noemen de afstand waarover de aansluiting van het linker aansluitsnoer is verplaatst$s. Zie figuur 4. Het rechter aansluitsnoer wordt niet verplaatst.

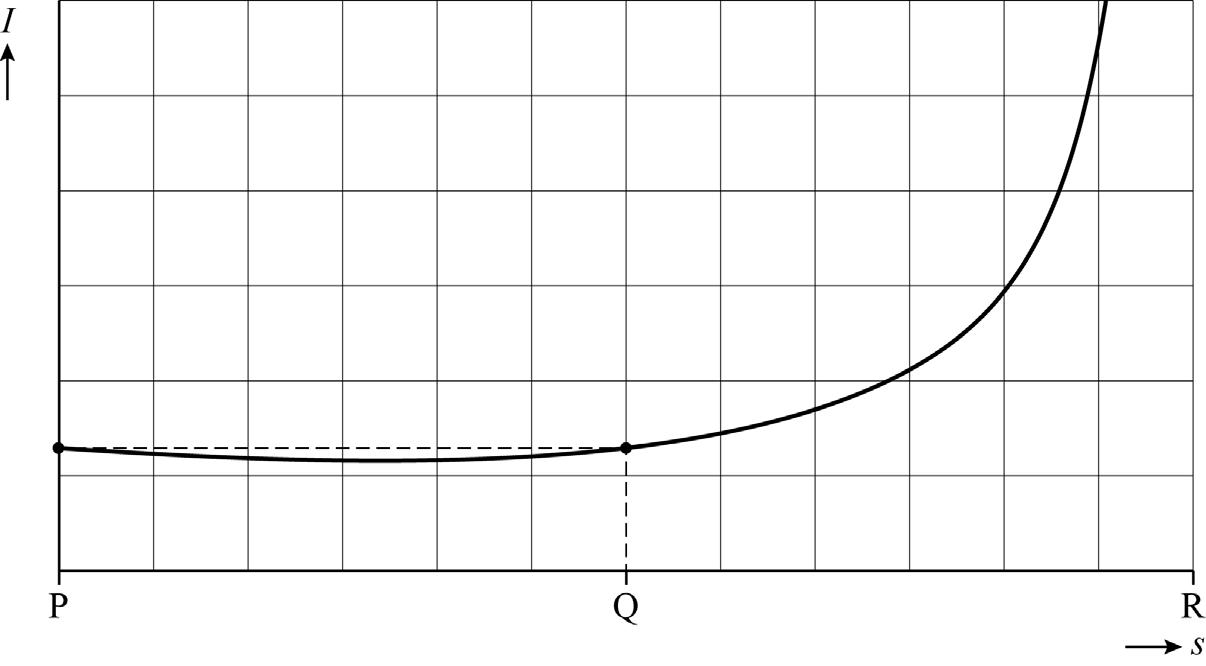

Op de uitwerkbijlage staat een ($I, s)-diagram. De totale stroomsterkte voor de situatie dat het linker aansluitpunt in P ligt ($s=0), is hierin aangegeven.
Voer de volgende opdrachten uit in het diagram op de uitwerkbijlage:
•Geef de totale stroomsterkte aan voor de situatie dat het linker aansluitsnoer zich in punt Q bevindt.
•Schets het verloop van de ($I, s)-grafiek vanaf P tot aan R.
Op deze pagina behandelen we vraag 18 van het centraal examen natuurkunde vwo 2026 – tijdvak 2. Deze vraag is onderdeel van Kneedbare weerstand, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
