Van elektrisch geleidende klei is een cilinder gevormd. Door meetsnoeren in de klei te steken kan de cilinder worden opgenomen in een elektrische schakeling. Zie figuur 1.
In de schakeling van figuur 2 wordt met een spanningsmeter de spanning over een deel van de cilinder gemeten.

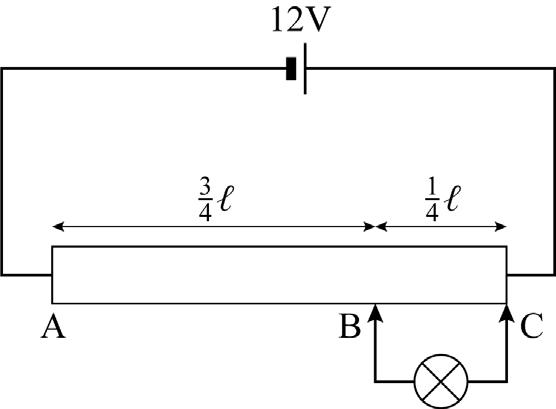

De spanningsmeter wordt vervangen door een lampje dat optimaal brandt bij$3{,}0 \mathrm{~V}. Zie figuur 3 .
In de schakeling van figuur 3 brandt het lampje niet optimaal.
Leg uit of aansluitpunt B van het lampje richting punt A of richting punt C verplaatst moet worden om het lampje wel optimaal te laten branden.
Op deze pagina behandelen we vraag 17 van het centraal examen natuurkunde vwo 2026 – tijdvak 2. Deze vraag is onderdeel van Kneedbare weerstand, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
