In een practicum worden de eigenschappen van een gloeilampje onderzocht. In figuur 1 is hiervan het\left(I,U\right)\text{-diagram}\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)\left(I,U\right)$I, Uweergegeven.
Twee van deze lampjes worden in serie aangesloten op een regelbare gelijkspanningsbron. Zie figuur 2. Een spanningsmeter wordt toegevoegd aan de schakeling om de spanning over lampje$\mathrm{L}_{1}te meten.
De spanningsbron wordt zo ingesteld dat de spanningsmeter$5{,}0 \mathrm{~V}aangeeft.
Vervolgens wordt parallel aan lampje$\mathrm{L}_{1}een ohmse weerstand toegevoegd. De bronspanning blijft gelijk en toch gaan beide lampjes hierdoor anders branden. Met een stroommeter wordt de totale stroomsterkte gemeten.

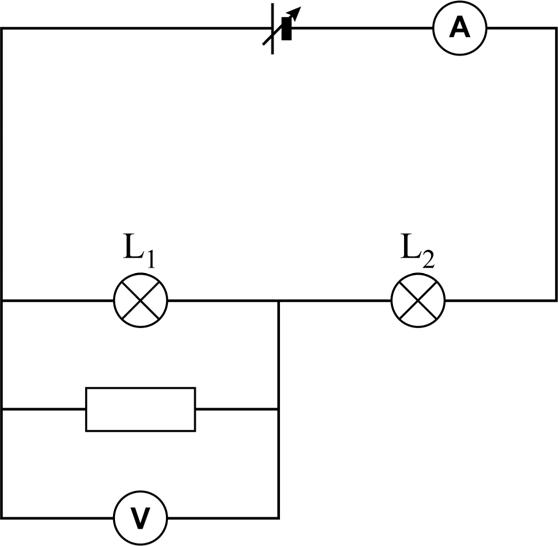

Maak op de uitwerkbijlage het schakelschema van de opstelling compleet, inclusief beide meters.
Op deze pagina behandelen we vraag 3 van het centraal examen natuurkunde vwo 2025 – tijdvak 2. Deze vraag is onderdeel van Lampjespracticum, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
Daarnaast kun je:
De onderwerpen bij deze vraag zijn:
