3 punten
Open vraag

Het magnetisch veldB_{\text {MRI }}bestaat uit een constant magnetisch veldB_{0}en het zogenaamde gradiëntveldB_{\mathrm{g}} \cdot B_{\mathrm{g}}heeft dezelfde richting alsB_{0}of is tegengesteld aanB_{0}en is niet op elke plaats even sterk.

Er geldt:B_{\mathrm{MRI}}=B_{0}+B_{\mathrm{g}}.

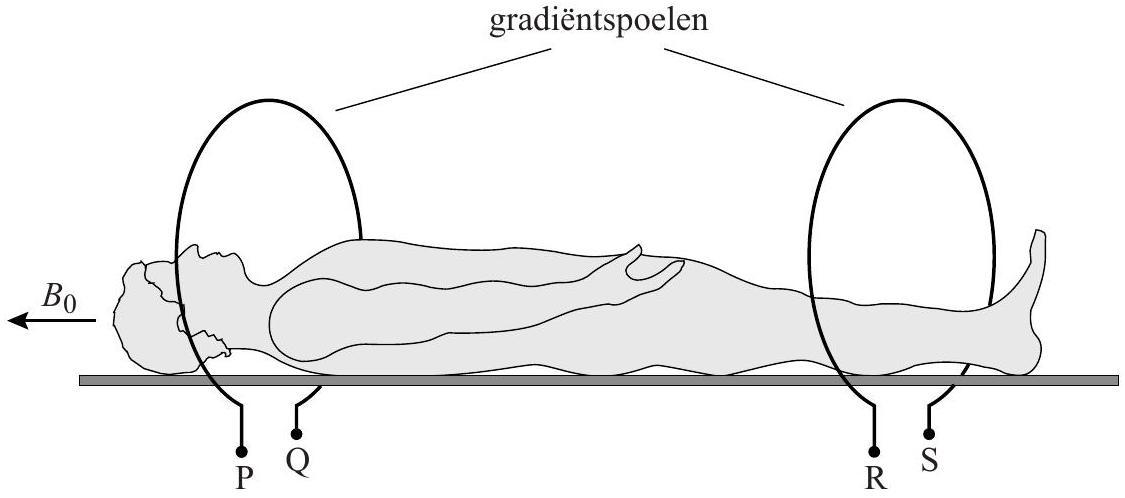

Het gradiëntveldB_{\mathrm{g}}wordt opgewekt door stroom te sturen door twee spoelen. Zie figuur 3 voor een schematische weergave. Figuur 3 staat ook op de uitwerkbijlage.

figuur 3
figuur 3

Op een bepaald moment stelt men het gradiëntveld in figuur 3 zodanig in dat het totale magnetisch veldB_{\text {MRI }}bij het hoofd van de patiënt minder sterk is danB_{0}en bij de voeten sterker is danB_{0}.

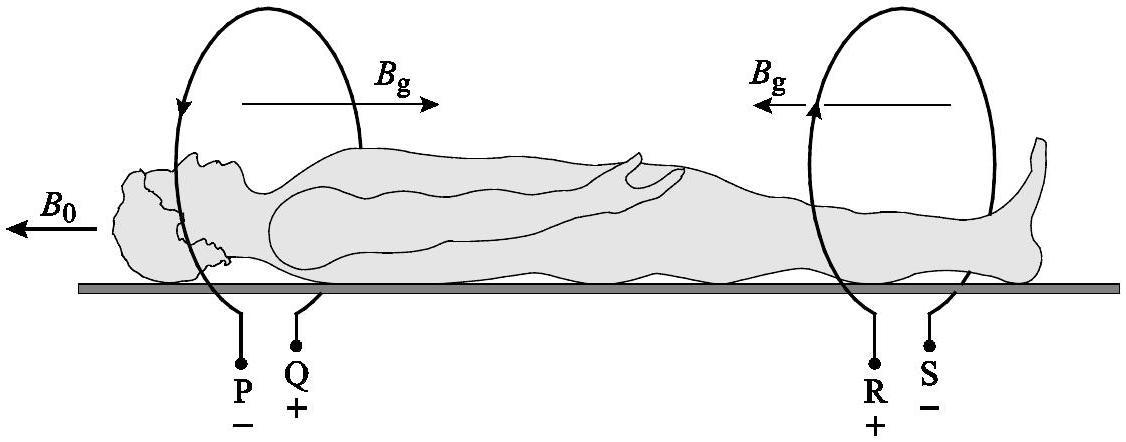

Geef in de figuur op de uitwerkbijlage voor elke gradiëntspoel aan:

\begin{itemize} \item[-] de richting van het magnetisch veld dat het gradiëntveld levert; \item[-] de richting van de stroom; \item[-] de polariteit van de aansluitingen (plus of min bij P, Q, R en S).

\end{itemize}

Oefen vraag

Op deze pagina behandelen we vraag 19 van het centraal examen natuurkunde vwo 2018 – tijdvak 1. Deze vraag is onderdeel van MRI (Magnetic Resonance Imaging), en is 3 punten waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
