Vraag 20
Met opgeheven hoofd je examens in
  • Oefen de examens van de afgelopen 8 jaar, met uitleg van docenten bij elke vraag
  • Extra uitleg en oefenen bij elk onderwerp uit je examen
  • Loop je vast? Ainstein, je AI-tutor, kijkt met je mee en helpt je verder
2 punten
Open vraag

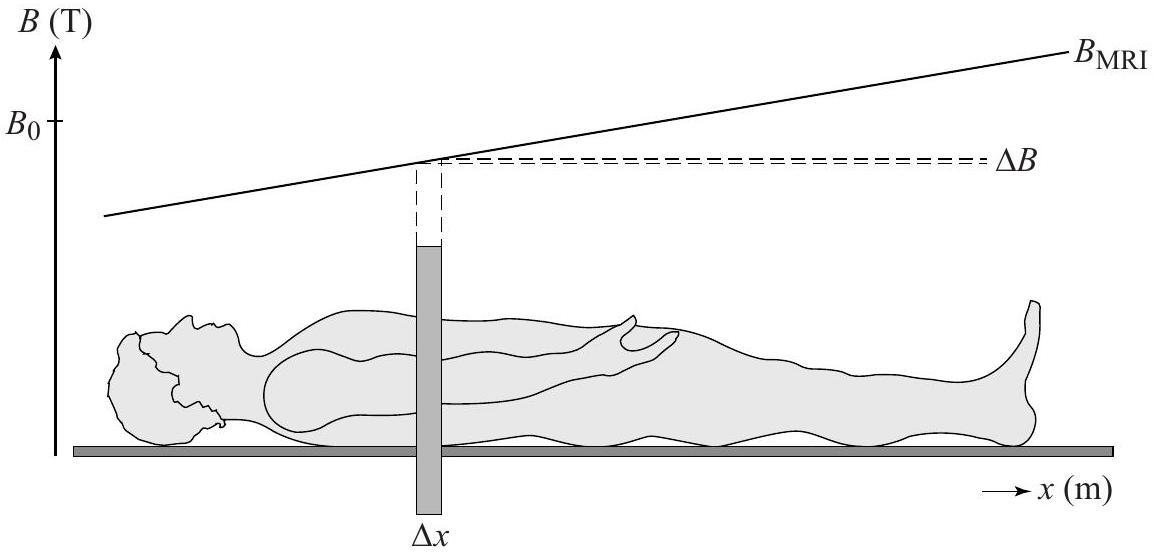

In figuur 4 staat het verloop op een bepaald moment van het totale magnetisch veldB_{\text {MRI }}schematisch weergegeven. De patiënt blijft op dezelfde plaats liggen. Figuur 4 staat ook op de uitwerkbijlage.

figuur 4
figuur 4

De RF-puls heeft een vaste frequentie zoals in vraag 18 berekend en een vaste bandbreedte. Door deze vaste bandbreedte worden waterstofkernen in een gebiedje\Delta Bnaar het hoge energieniveau gebracht.

Hierdoor worden fotonen geabsorbeerd en even later geëmitteerd door waterstofkernen uit een plakje\Delta x.

De plaats in het lichaam en de dikte van het plakje\Delta xzijn in te stellen door het gradiëntveldB_{\mathrm{g}}te variëren. Het veldB_{0}blijft daarbij constant.

Men verandert het gradiëntveldB_{\mathrm{g}}zodat het plakje\Delta xdunner wordt en bij het hoofd van de patiënt komt te liggen.

Teken in de figuur op de uitwerkbijlage hoeB_{\mathrm{MRI}}daartoe nu verloopt.

Oefen vraag

Op deze pagina behandelen we vraag 20 van het centraal examen natuurkunde vwo 2018 – tijdvak 1. Deze vraag is onderdeel van MRI (Magnetic Resonance Imaging), en is 2 punten waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.

Daarnaast kun je:

  • Oude antwoorden terugzien
  • Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
  • Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden
