In februari 2020 werd de satelliet Solar Orbiter gelanceerd. Zie figuur 1.
[!!! FAULTY IMAGE: alt={},max width=\textwidth]
Slaag gegarandeerd met ExamenBoost
- Oefen examens van de afgelopen 5 jaar met extra uitleg door docenten bij examenvragen
- Extra uitleg en oefenen voor elk onderwerp uit je examen
- Stel vragen en krijg direct antwoord
4 punten
Open vraag
Het hitteschild bestaat uit drie reflecterende lagen. De afstand tussen laag 1 en laag 2 is 245 mm . De lagen zijn van elkaar gescheiden door titanium verbindingsstaafjes in vacuüm.

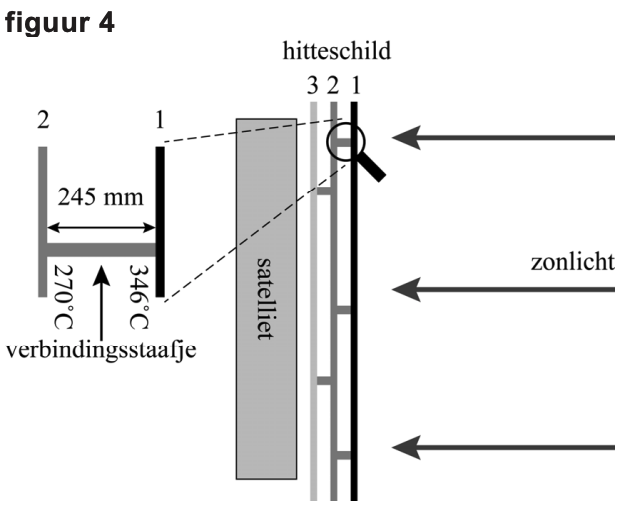

In figuur 4 is een deel van het hitteschild schematisch en niet op schaal weergegeven. In deze figuur staan ook de verwachte temperaturen van laag 1 en laag 2 dicht bij de zon.
[!!! FAULTY IMAGE: alt={},max width=\textwidth]
De warmtegeleidingscoëfficiënt van titanium is$21{,}9 \mathrm{~W} \mathrm{~m}^{-1} \mathrm{~K}^{-1}. Er zijn 12 gelijke verbindingsstaafjes aangebracht tussen laag 1 en laag 2.
Een ontwerpeis voor het hitteschild is dat de warmtestroom door alle verbindingsstaafjes tussen laag 1 en laag 2 samen maximaal 15 W mag zijn.
Bereken de oppervlakte van de dwarsdoorsnede die een staafje maximaal mag hebben om aan deze ontwerpeis te voldoen. Geef je antwoord in het juiste aantal significante cijfers.
Op deze pagina behandelen we vraag 8 van het centraal examen natuurkunde havo 2026 – tijdvak 1. Deze vraag is onderdeel van Solar Orbiter, en is 4 punten waard.
