4 punten
Open vraag

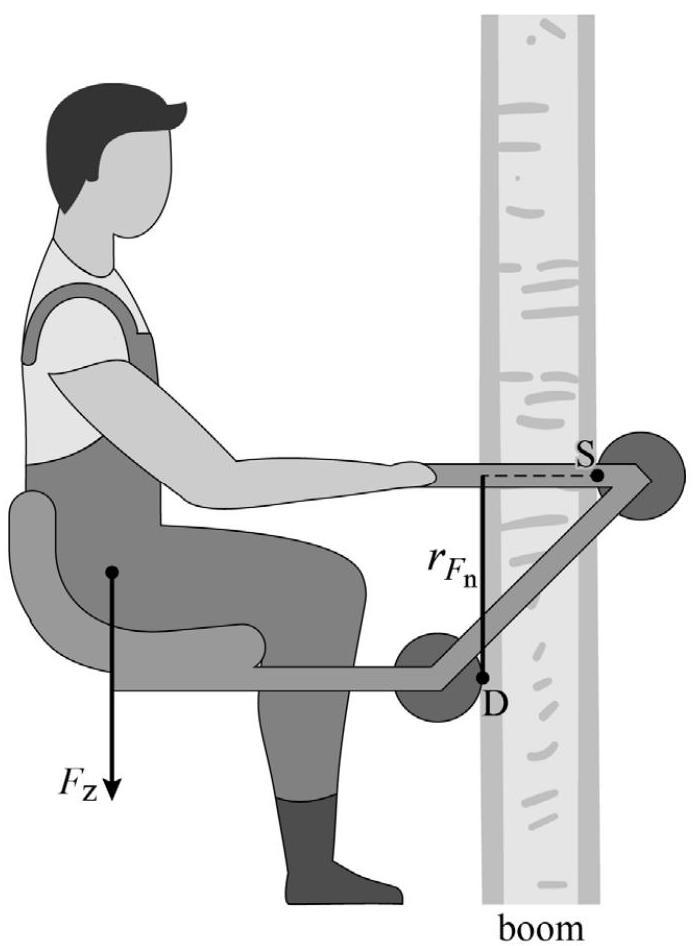

In figuur 4 is de situatie van een stil hangende boombrommer schematisch en op schaal weergegeven. Bij het ontwerp is handig gebruikgemaakt van de hefboomwet. De brommer heeft een draaipunt D.

De boom oefent op steunwiel S alleen een normaalkracht$F_{\mathrm{n}}uit. Door de arm$r_{F_{\mathrm{n}}}ontstaat er een moment$M. Dit is in evenwicht met het moment van de zwaartekracht$F_{z}op de uitvinder en brommer samen. De uitvinder hangt stil. De massa van de uitvinder en boombrommer samen is104\mathrm{~}kg.

figuur 4
figuur 4

Figuur 4 staat ook op de uitwerkbijlage.

Voer de volgende opdrachten uit:

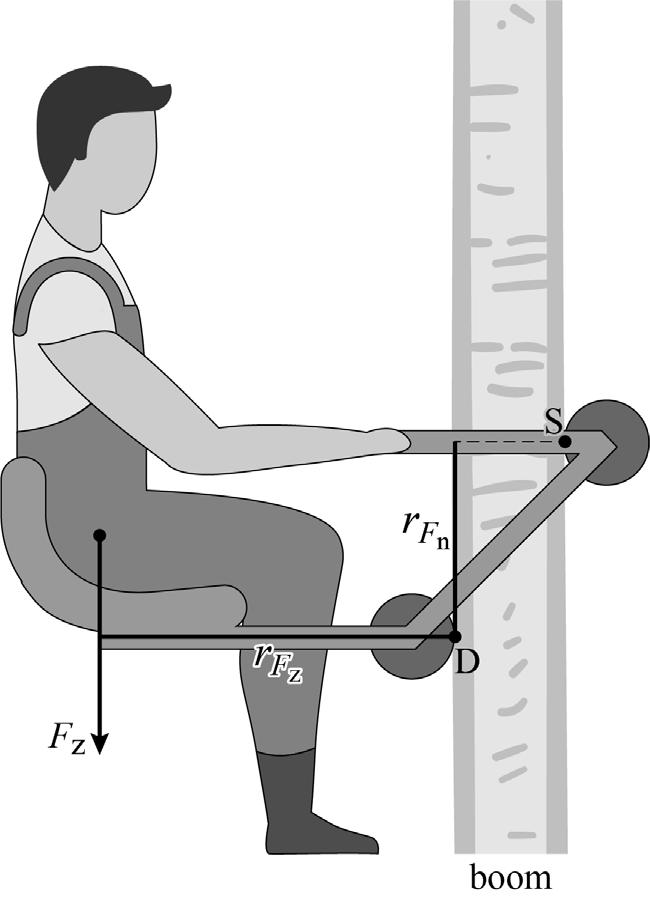

Teken de arm van de zwaartekracht.

Bepaal met behulp van de hefboomwet de grootte van de normaalkracht$F_{\mathrm{n}}op steunwiel S. Noteer je antwoord in twee significante cijfers.

Bijbehorende onderwerpen

Op deze pagina behandelen we vraag 14 van het centraal examen natuurkunde havo 2024 tijdvak 2. Deze vraag is onderdeel van Boombrommer, en is 4 punten waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.

Daarnaast kun je:

  • Oude antwoorden terugzien
  • Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
  • Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden

De onderwerpen bij deze vraag zijn:

  • Momentenwet
