In 2017 liep een groot containerschip op de oever van de Schelde.
Een onderzoeker deed onderzoek naar dit ongeluk. Hij zag dat het schip over een afstand van$50 \%van zijn lengte op de oever was geschoven. Zie figuur 1. Op internet zijn de gegevens van het schip te vinden. Zie figuur 2.
figuur 2
gegevens containerschip | |
massa | $1{,}55 \cdot 10^{5}ton |
lengte | 366\;m |
maximaal vermogen | $7{,}2 \cdot 10^{7} \mathrm{~W} |
maximale snelheid | $46 \mathrm{~km} \mathrm{~h}^{-1} |

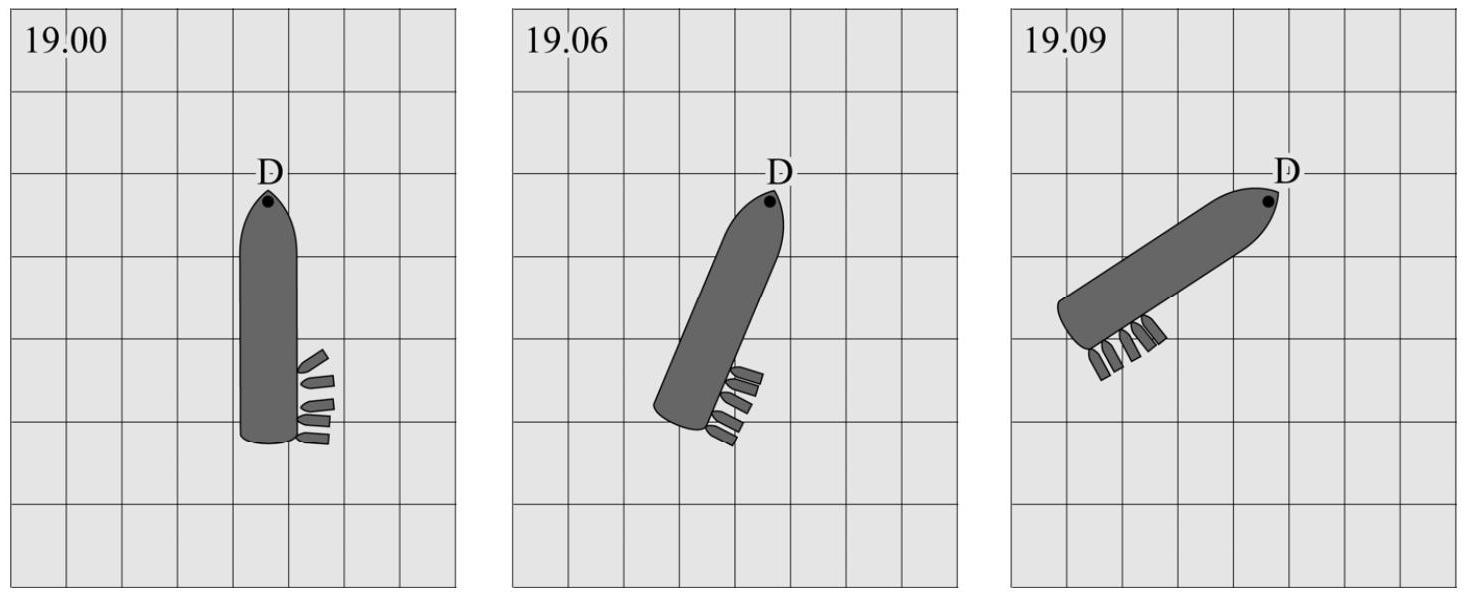

Er werden duwboten ingezet om het schip los te duwen van de oever. Zie figuur 3. De duwboten duwden eerst het schip aan de achterkant opzij.
Het schip is hierbij als hefboom te beschouwen. Om 19.00 uur begonnen de duwboten te duwen, het schip lag toen nog stil. Een paar minuten later begon het schip om een punt te draaien dat met D is aangegeven.

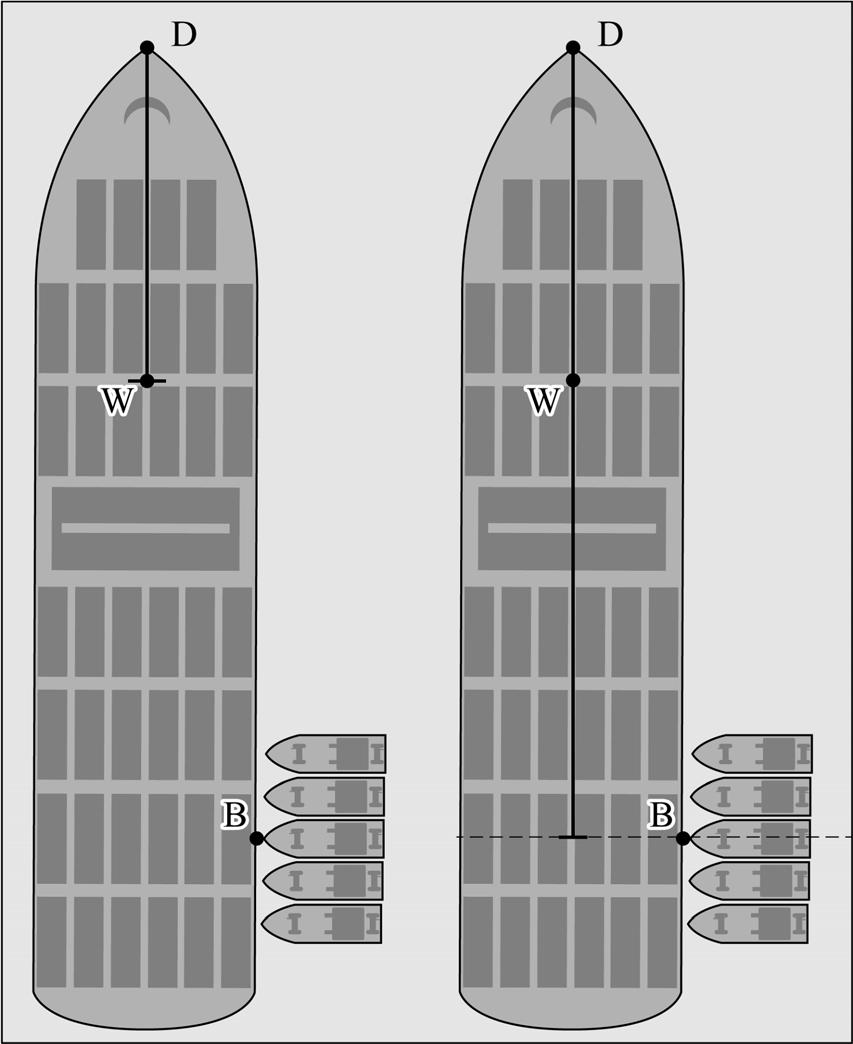

Op de uitwerkbijlage is de situatie van 19.00 uur, zoals getekend in figuur 3 , vergroot weergegeven. In de figuren op de uitwerkbijlage zijn het aangrijpingspunt W van de wrijvingskracht$F_{\mathrm{w}}en het aangrijpingspunt B van de totale duwkracht$F_{\text {duwboten }}weergegeven.
Voer de volgende opdrachten uit:
•Teken in de figuren op de uitwerkbijlage de armen van$F_{\mathrm{w}}en$F_{\text {duwboten }}.
•Leg met behulp van de hefboomwet uit of om 19.00 uur de totale duwkracht F_{\text{duwboten}}F_{F\text{duwboten}}F_{}F_{}\text{duwboten}F_{d}\text{duwboten}F_{du}\text{duwboten}F_{d}\text{duwboten}F\text{duwboten} groter was dan F_{W}F, kleiner was dan F_{W} of even w groot was als F_{W}.
Op deze pagina behandelen we vraag 3 van het centraal examen natuurkunde havo 2024 – tijdvak 1. Deze vraag is onderdeel van Schip uit koers, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
