In bergachtige gebieden liggen naast snelwegen vaak noodstopstroken. Een noodstopstrook is een lange bak, gevuld met grind.
Zie figuur 1.
Als de remmen van een vrachtwagen tijdens het afdalen weigeren, kan de chauffeur de noodstopstrook gebruiken. Hoe verder de vrachtwagen de strook oprijdt, hoe dieper de
grindlaag wordt waar de vrachtwagen doorheen rijdt. De remkracht van het grind op de vrachtwagen neemt daardoor toe.

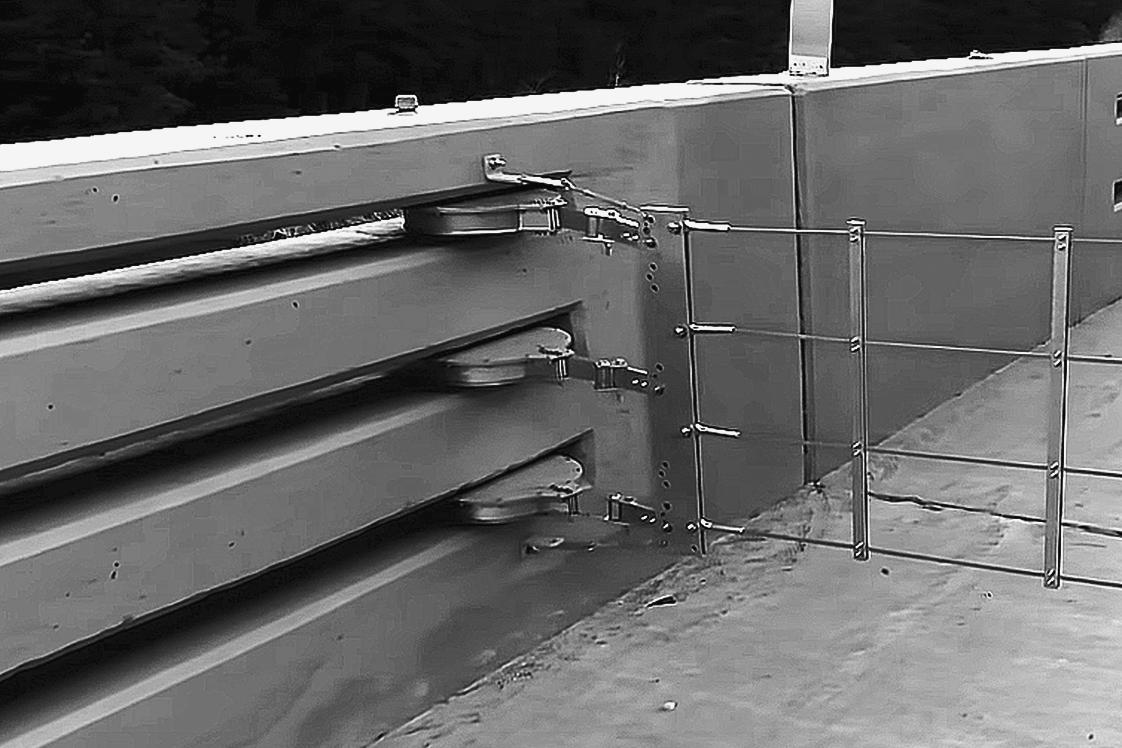

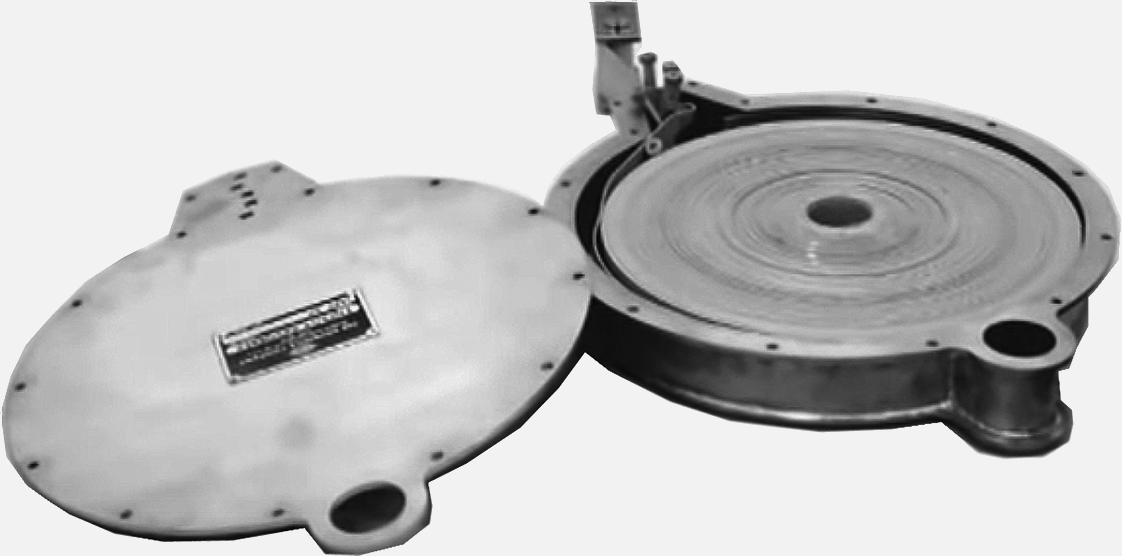

In Canada is een nieuw ontwerp uitgewerkt voor een noodstopstrook waar vorst geen invloed op heeft. In plaats van grind worden vangnetten gebruikt om de vrachtwagen af te remmen. De vangnetten zitten vast aan trommels. In elke trommel bevindt zich een opgerolde stalen band waar de vangnetten aan zijn bevestigd. Zie figuren 3 en 4.
Als een vrachtwagen een net raakt, worden de banden uit de trommels getrokken. Iedere stalen band trekt tijdens het afrollen aan het net.
Hierdoor ontstaat in het net een constante spankracht$F_{\mathrm{s}}. Dit is schematisch weergegeven in figuur 5. Deze figuur is niet op schaal.
Door de constante spankracht$F_{\mathrm{s}}werkt er een remkracht$F_{\text {rem }}op de vrachtwagen. Op de uitwerkbijlage zijn twee situaties, I en II, vereenvoudigd weergegeven. De klassieke grindstrook levert een steeds grotere remkracht als de vrachtwagen verder het grind in rijdt.
Voer de volgende opdrachten uit:

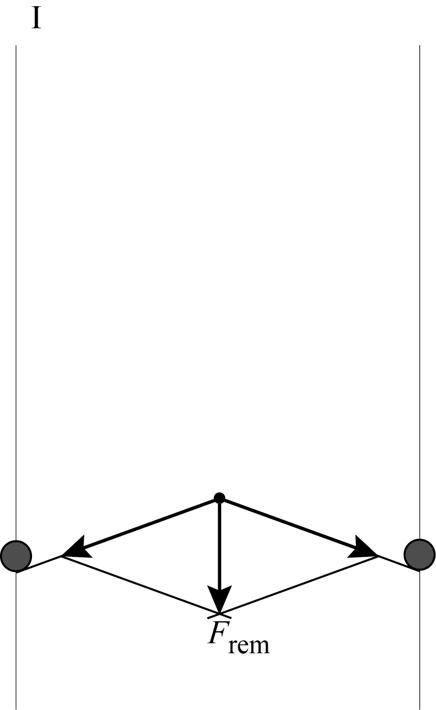

•Construeer de remkracht$F_{\text {rem }}in situatie I.
•Leg uit of$F_{\text {rem }}door het vangnet ook steeds groter wordt.
Op deze pagina behandelen we vraag 9 van het centraal examen natuurkunde havo 2023 – tijdvak 1. Deze vraag is onderdeel van Noodstopstrook, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
