Stel je voor, een kubus. Deze kubus bestaat uit vlakken, ribben, en punten die allemaal een rol spelen in het tekenen van een doorsnede. Een doorsnede is een lijn die ontstaat wanneer we een 'snede' door een driedimensionaal figuur maken, waardoor we een tweedimensionaal beeld krijgen van hoe deze 'snede' eruitziet.
Waarom evenwijdige doorsneden?
Het tekenen van evenwijdige doorsneden helpt ons de kubus te begrijpen vanuit verschillende perspectieven door lijnen te trekken die parallel (of evenwijdig) lopen aan elkaar. Dit kan erg handig zijn bij wiskundige problemen waar je de structuur van een object moet visualiseren zonder het fysiek te kunnen manipuleren.
Aan de slag met de geodriehoek
Teken de eerste doorsnede

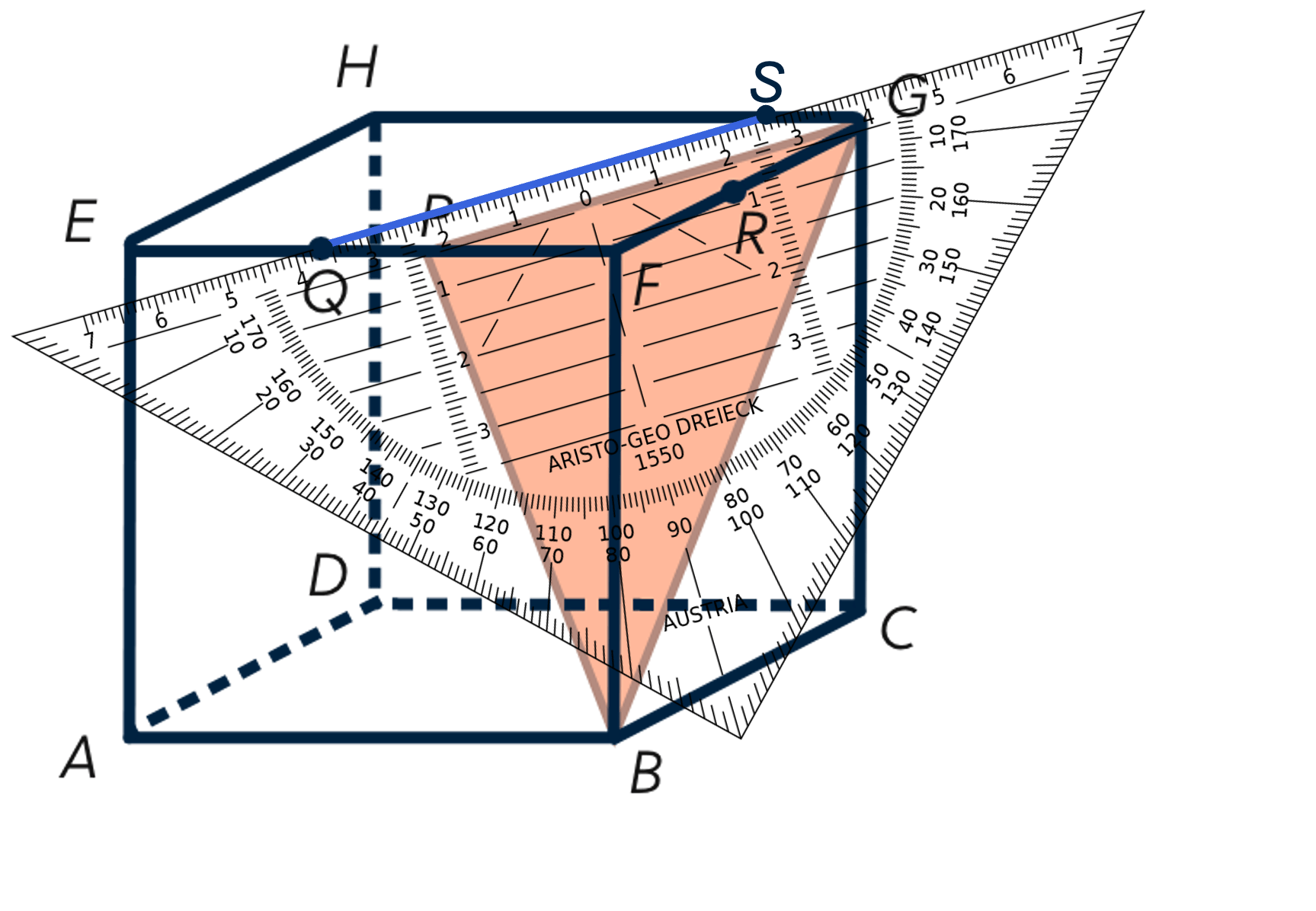

Kies een punt: Begin bij één punt aan de bovenzijde van de kubus, laten we deze punt Q noemen.
Teken de lijn: Met je geodriehoek, trek je een lijn over het bovenvlak die door Q gaat en evenwijdig is aan een bestaande doorsnede, bijvoorbeeld P, G. Markeer het nieuwe snijpunt op de ribbe als S.
Vervolg je weg
Zoek een nieuwe route: Als je bij een punt zoals S komt en niet direct weet hoe verder te gaan omdat de referentiedoorsnede niet overeenkomt, ga dan terug naar je originele punt Q en probeer een andere kant op te gaan.

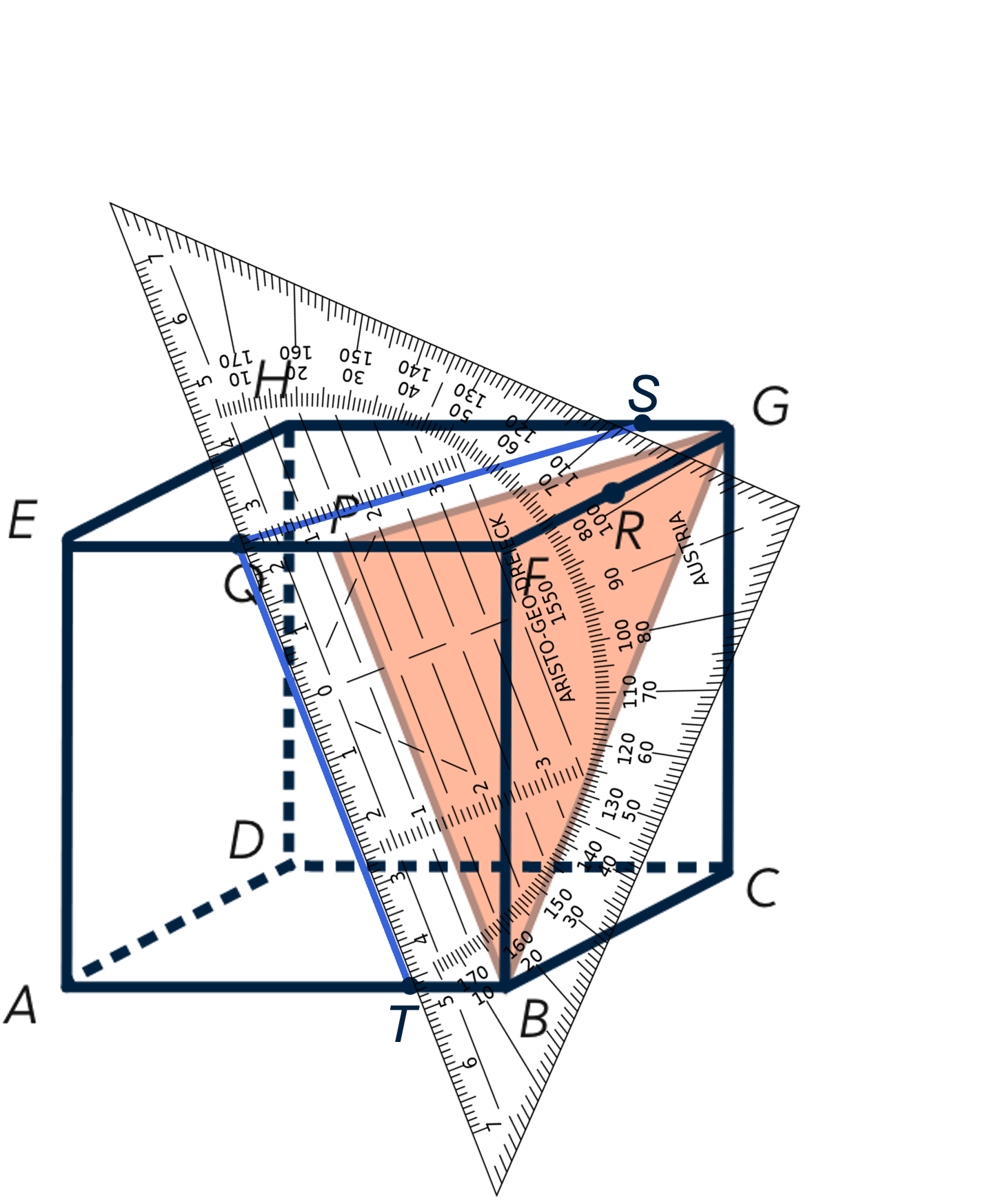

De voorkant: Nu gaan we evenwijdig aan de doorsnede P, B een lijn vanuit Q over de voorkant van de kubus tekenen. Markeer het nieuwe punt als T.
Over het grondvlak en verder
Gebruik evenwijdigheid: Geconfronteerd met het probleem dat de referentie doorsnede niet over het grondvlak loopt? Geen zorgen! Omdat het grondvlak evenwijdig is aan het bovenvlak, kunnen dezelfde principes van evenwijdigheid worden toegepast. Trek vanuit T over het grondvlak een evenwijdige lijn; je krijgt een nieuw punt U.
De achterzijde: Werk vanuit U en trek een lijn evenwijdig aan een zijde (bijvoorbeeld BG) van de kubus. Dit geeft je punt V. Verbind nu V en S over de achterzijde met een stippellijn om de diepte te illustreren.
Controle en reflectie
Een essentiële stap na het tekenen is het controleren van de evenwijdigheid van je getekende lijnen. Als je lijnen correct zijn getekend, zullen ze parallel zijn aan de referentie zijden of lijnen. Dit is niet alleen een geweldige manier om je werk te controleren, maar helpt ook om visueel inzicht te krijgen in de structuur van kubussen en evenwijdige lijnen.
Door het volgen van deze stappen en het oefenen van het tekenen van evenwijdige doorsneden, ontwikkel je niet alleen je tekenvaardigheden, maar ook je ruimtelijk inzicht en vermogen om wiskundige problemen te visualiseren. Pak je geodriehoek en start met oefenen; wie weet welke interessante patronen en inzichten je zal ontdekken!
