Vraag 12

Het bedrijf REDStack uit Harlingen is sinds 2005 bezig een techniek te ontwikkelen om grootschalig energie op te wekken uit zout water en zoet water. Zij gebruiken hiervoor een bijzondere techniek: reverse electro dialysis (RED). In het vooronderzoek naar deze techniek is een RED opstelling gebruikt zoals die in de figuur vereenvoudigd is weergegeven.

De opstelling bevat door membranen gescheiden compartimenten waar zout water of zoet water wordt ingevoerd. De membranen zijn in de figuur aangegeven met AM en KM.

Omdat de concentraties van$\mathrm{Na}^{+}en$\mathrm{Cl}^{-}in zout water veel hoger zijn dan in zoet water, zullen de ionen uit het zoute water door de membranen naar het zoete water bewegen. Omdat in de figuur een membraan AM alleen negatieve ionen doorlaat en KM alleen positieve ionen, bewegen de$\mathrm{Cl}^{-}ionen naar links en de$\mathrm{Na}^{+}ionen naar rechts. Door de beweging van de ionen ontstaat een ladingsverschil. Om de opstelling neutraal te houden, treden reacties op aan de elektrodes en ontstaat een elektronenstroom van de linker elektrode naar de rechter elektrode. Op deze wijze wordt stroom opgewekt, die elders nuttig kan worden gebruikt.

De membranen zijn gemaakt van het polymeer van X-fenyletheen.

In de structuurformule van X-fenyletheen bevindt zich op C atoom 4 van de benzeengroep een functionele groep X .

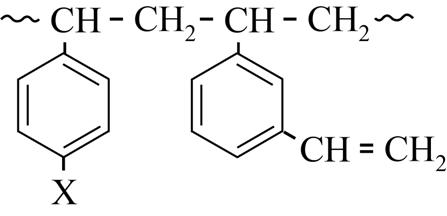

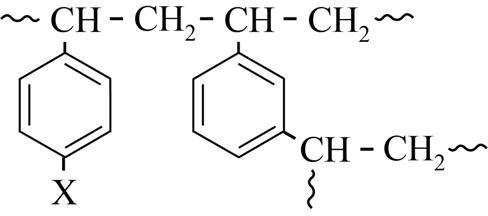

Het X-fenyletheen wordt gepolymeriseerd in aanwezigheid van een kleine hoeveelheid 1,3-diëthenylbenzeen. In de stof 1,3-diëthenylbenzeen zijn aan de benzeenring op plaats 1 en 3 etheengroepen gebonden.
