Krachten ontbinden

Leerdoelen

•Je kan uitleggen wat krachten ontbinden inhoudt.

•Je kan de omgekeerde parallellogrammethode toepassen om een kracht te ontbinden in twee componenten.

•Je kan de componenten van de zwaartekracht langs en loodrecht op een helling construeren en berekenen.

•Je kan de spankrachten in twee touwen construeren en berekenen wanneer een voorwerp stilhangt.

•Je kan onderscheid maken tussen het construeren en berekenen van krachtcomponenten.

Wat is krachten ontbinden?

Stel je voor dat je een zware spijkerbroek aan een waslijn hangt. De spijkerbroek oefent een zwaartekracht recht omlaag uit. Deze zwaartekracht wordt 'opgeheven' door de waslijn, die een kracht omhoog uitoefent. De waslijn zelf staat onder spanning, zowel links als rechts. De kracht omhoog die de waslijn uitoefent, is de optelsom van de twee spankrachten in de waslijn. Dit noemen we de resulterende kracht.

Krachten ontbinden is het omgekeerde proces van het bepalen van de resulterende kracht. In plaats van meerdere krachten op te tellen tot één resulterende kracht, splits je een bestaande resulterende kracht op in twee (of meer) componenten.

Van resulterende kracht naar componenten

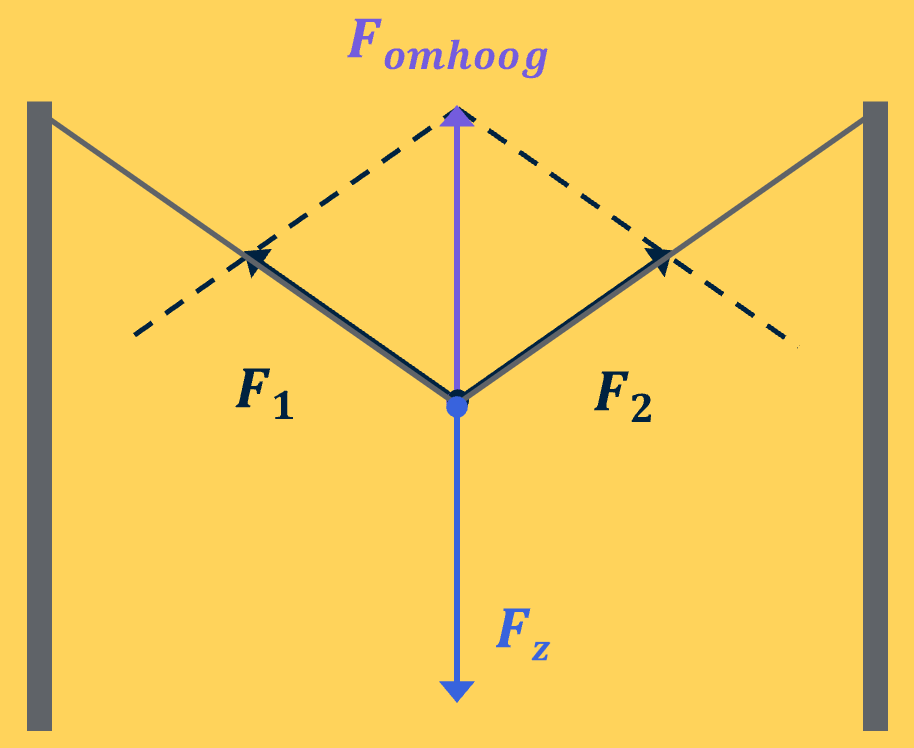

Om krachten te ontbinden, gebruiken we de omgekeerde parallellogrammethode. Zodra de resulterende kracht bekend is en de richtingen waarin de componenten werken, kunnen deze componenten worden geconstrueerd. Je tekent dan hulplijnen die evenwijdig lopen aan de richtingen van de componenten, startend vanuit de kop van de resulterende kracht. Het snijpunt van deze hulplijnen bepaalt de uiteinden van de componenten, die beginnen bij het aangrijpingspunt van de resulterende kracht (afbeelding 1).

Krachten ontbinden in de praktijk

Het ontbinden van krachten is handig in veel situaties. We bekijken twee veelvoorkomende voorbeelden: een voorwerp op een helling en de spankracht in twee touwen.

Voorbeeld 1: Een voorwerp op een helling

Denk aan een jongen op een slee die van een berg afglijdt, of een blok dat op een helling ligt. Op dit voorwerp werkt altijd de zwaartekracht recht omlaag. De zwaartekracht (Fz) kunnen we ontbinden in twee componenten die handig zijn voor het analyseren van de beweging:

•Een component langs de helling (Fz,parallel). Deze krachtcomponent probeert het voorwerp de helling af te laten glijden.

•Een component loodrecht op de helling (Fz,loodrecht). Deze krachtcomponent drukt het voorwerp tegen de helling aan en is gelijk aan de normaalkracht (Fn) die de helling op het voorwerp uitoefent. De normaalkracht is altijd loodrecht op het oppervlak gericht.

De zwaartekracht ontbinden

Om Fz te ontbinden, teken je eerst de zwaartekrachtvector recht omlaag. Vervolgens trek je vanuit het beginpunt van Fz een lijn langs de helling en een lijn loodrecht op de helling. Door vanuit de kop van Fz hulplijnen te trekken die parallel lopen aan deze richtingen, vorm je een parallellogram. De diagonalen van dit parallellogram (vanaf het beginpunt van Fz tot het snijpunt van de hulplijnen) zijn de componenten.

Berekeningen voor een voorwerp op een helling

Laten we een voorbeeld bekijken met concrete getallen, zoals uit de video. Gegeven:

•Massa van het voorwerp (m) = 300 gram = 0,3 kg

•Hoek α = 55 graden. In dit voorbeeld is α de hoek tussen de zwaartekracht (Fz) en de component langs de helling (Fz,parallel).

Stap 1: Bereken de zwaartekracht (Fz). De zwaartekracht bereken je met de formule Fz = m * g, waarbij g de valversnelling is (ongeveer 9,8 N/kg op aarde). Fz = 0,3 kg * 9,8 N/kg = 2,94 N. Afgerond 2,9 N.

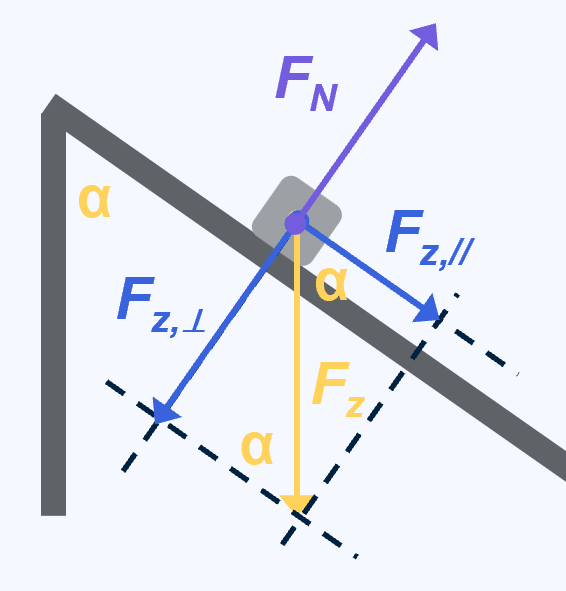

Stap 2: Bereken de componenten. Om de componenten te berekenen, gebruiken we goniometrie. We kijken naar de krachtendriehoek die ontstaat bij het ontbinden van Fz (afbeelding 2).

Hoek α = 55 graden.

•De kracht langs de helling (Fz,parallel) is de aanliggende zijde van α. Hiervoor gebruiken we de cosinus: cos(α) = Fz,parallel / Fz Fz,parallel = Fz * cos(α) Fz,parallel = 2,9 N * cos(55°) = 2,9 N * 0,5736 ≈ 1,66 N. Afgerond 1,7 N.

•De normaalkracht (Fn = Fz,loodrecht) is de component loodrecht op de helling, en is de overstaande zijde van α. Hiervoor gebruiken we de sinus: sin(α) = Fz,loodrecht / Fz Fz,loodrecht = Fz * sin(α) Fz,loodrecht = 2,9 N * sin(55°) = 2,9 N * 0,8192 ≈ 2,37 N. Afgerond 2,4 N.

Controleer altijd of je antwoorden logisch zijn met je tekening (afbeelding 2). In dit geval is de loodrechte component (2,4 N) groter dan de parallelle component (1,7 N), en beide zijn kleiner dan de zwaartekracht (2,9 N), wat past bij een hoek van 55 graden zoals hier gedefinieerd.

Let op: de hellingshoek

De definitie van de hoek α kan per opgave verschillen. Let goed op welke hoek er in de opgave wordt gegeven en hoe deze zich verhoudt tot de krachtendriehoek die je tekent. Soms wordt de hellingshoek gegeven (de hoek tussen de helling en de horizontale grond), soms een andere hoek. Door de Z-figuurregel van wiskunde kan de hellingshoek gelijk zijn aan de hoek tussen de zwaartekracht en de loodrechte component, of aan de hoek tussen de loodrechte component en de evenwijdige component. Teken altijd je krachten duidelijk en bepaal dan welke goniometrische functie je moet gebruiken (sin, cos, tan).

Voorbeeld 2: Spankracht in twee touwen

We keren terug naar het voorbeeld van de natte spijkerbroek (massa 300 gram) die aan een waslijn tussen twee palen hangt. De waslijn hangt onder een bepaalde hoek. De spijkerbroek hangt stil, wat betekent dat de resulterende kracht op de spijkerbroek nul is. De zwaartekracht omlaag wordt dus precies opgeheven door een kracht omhoog.

De resulterende kracht bepalen

Stap 1: Bereken de zwaartekracht (Fz). Fz = m * g = 0,3 kg * 9,8 N/kg = 2,9 N. Omdat de spijkerbroek stilhangt, is de kracht omhoog die door de waslijn wordt geleverd ook 2,9 N. Dit is de resulterende kracht die we moeten ontbinden in de twee spankrachten in de touwen.

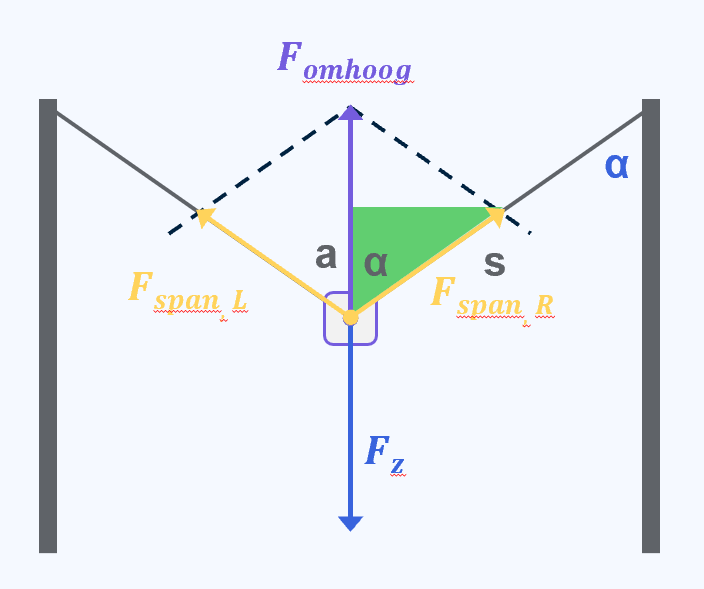

Berekening van de spankracht

Gegeven:

•De hoek waaronder de waslijn hangt (hoek α) = 55 graden. Dit is de hoek die het touw maakt met de verticale lijn.

De kracht F_omhoog (2,9 N) wordt verdeeld over de twee touwen. We kunnen de situatie symmetrisch bekijken: elk touw draagt de helft van de verticale kracht. De verticale component per touw (F_verticaal) = F_omhoog / 2 = 2,9 N / 2 = 1,45 N.

In de krachtendriehoek van één touw:

•De spankracht (Fspan) is de schuine zijde.

•De verticale component (F_verticaal) is de aanliggende zijde van de hoek α.

We gebruiken de cosinus: cos(α) = F_verticaal / Fspan Fspan = F_verticaal / cos(α) Fspan = 1,45 N / cos(55°) = 1,45 N / 0,5736 ≈ 2,527 N. Afgerond 2,5 N.

De spankracht in het linkertouw is dus 2,5 N en de spankracht in het rechtertouw is ook 2,5 N.

Belangrijke aandachtspunten

Construeren of berekenen?

Let bij het oplossen van natuurkundeopgaven goed op wat er van je gevraagd wordt:

•Construeren: dit betekent dat je een nauwkeurige tekening moet maken, vaak met een schaalverdeling. Je meet dan de grootte van de krachten op in je tekening en rekent deze om met behulp van de schaalfactor.

•Berekenen: Dit houdt in dat je met behulp van formules (zoals F=m*g) en goniometrie (sinus, cosinus, tangens) of de stelling van Pythagoras de grootte van de krachten bepaalt. Soms is een combinatie van beide nodig: je maakt een schets om de situatie te visualiseren, en gebruikt daarna berekeningen om de precieze waarden te vinden.

Afsluitende opdracht

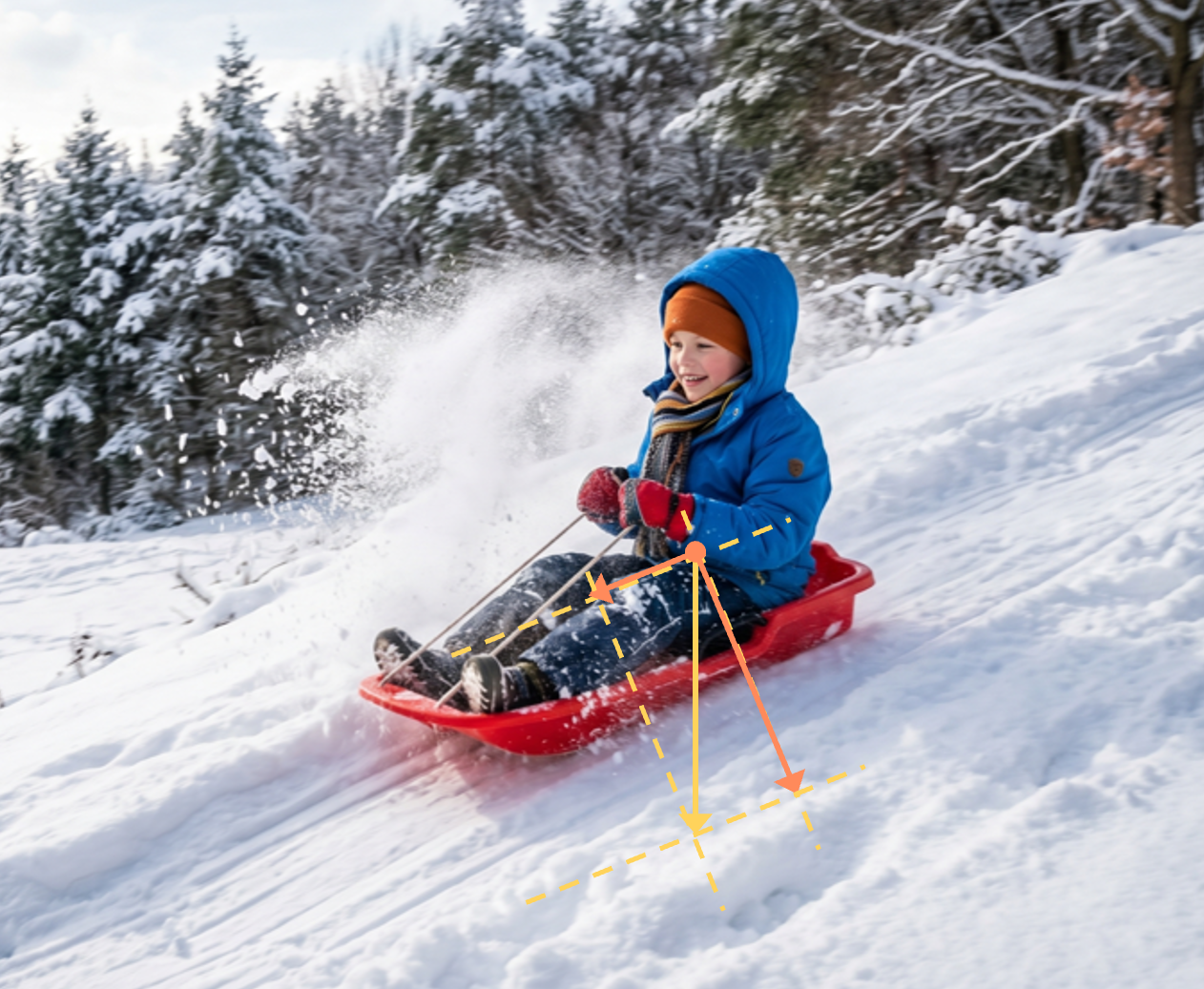

Construeer de kracht langs de helling omlaag voor een jongetje op een slee.

1.Teken de helling en het voorwerp.

2.Teken de zwaartekracht (Fz) recht omlaag vanuit het zwaartepunt van het voorwerp.

3.Trek vanuit de kop van de zwaartekrachtvector een hulplijn die evenwijdig loopt aan de helling.

4.Trek vanuit de kop van de zwaartekrachtvector een tweede hulplijn die loodrecht op de helling staat.

5.De component die van het startpunt van Fz tot het snijpunt van de hulplijn evenwijdig aan de helling reikt, is de geconstrueerde kracht langs de helling omlaag (Fz,parallel). De andere component is de kracht loodrecht op de helling (Fz,loodrecht).
