Om een röntgenbundel te vormen, bevat de Linac behalve de versneller nog drie andere essentiële onderdelen:
•een afbuigmagneet om de elektronenbundel te richten en te focusseren;
•een trefplaatje waarin de energie van de elektronen wordt omgezet in röntgenfotonen;
•een of meer filters om een gelijkmatige bestraling van de tumor mogelijk te maken.

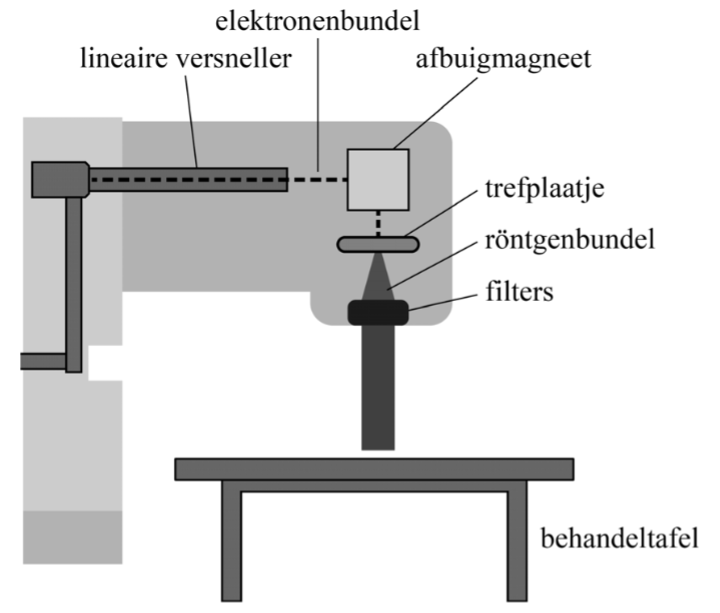

Figuur 1 toont deze onderdelen in een schematische tekening.

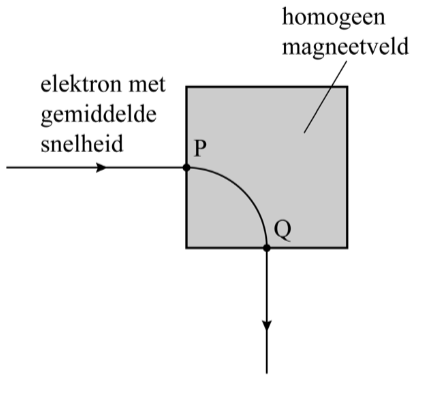

De elektronen moeten na het versnellen naar de behandeltafel worden afgebogen. Dit wordt gedaan met de afbuigmagneet. Figuur 2 toont de baan van een elektron dat met de gemiddelde snelheid in punt P het homogene magneetveld binnenkomt. Het doorloopt een deel van een cirkelbaan en verlaat het magneetveld weer bij Q. Het magneetveld staat loodrecht op het papier.
Voor de baanstraal van een elektron in het magneetveld geldt:
r=\frac{mv}{Bq}r=\frac{mv}{B}r=\frac{mv}{\placeholder{}}r=mvr=mr=r (1)
