Tegen het einde van de Eerste Wereldoorlog introduceerde het Duitse leger een nieuw ontwerp kanon, het 'Pariser Kanone' (het Parijse Kanon).
figuur 1
Zie figuur 1. Dit kanon kon Parijs beschieten van achter de frontlinie, een afstand van120\operatorname{\mathrm{km}}. Een granaat bereikte hierbij een hoogte van wel40\operatorname{\mathrm{km}}waarbij hij door zeer ijle lucht vloog. Tussen maart en augustus 1918 schoot het Duitse leger ongeveer 350 granaten af richting Parijs.
Gegevens van het Pariser Kanone
diameter granaat
20\operatorname{\mathrm{cm}}
massa granaat
106\operatorname{\mathrm{kg}}
buskruit per schot
180\operatorname{\mathrm{kg}}
uittree-snelheid
$1640 \mathrm{~m} \mathrm{~s}^{-1}
afstand
$>120 \mathrm{~km}
hoogte
$>40 \mathrm{~km}
De loop was extra lang gemaakt, zodat de granaten een voldoende hoge snelheid kregen om de afstand te overbruggen.
In figuur 2a en 2b zijn het ($v, t)-diagram en het ($F_{\text {res }}, t)-diagram van een granaat weergegeven tijdens het afschieten. Op$t=0{,}04 \mathrm{~s}verlaat de granaat de loop. Deze figuren staan vergroot op de uitwerkbijlage.
figuur 2afiguur 2b
2 punten
Open vraag

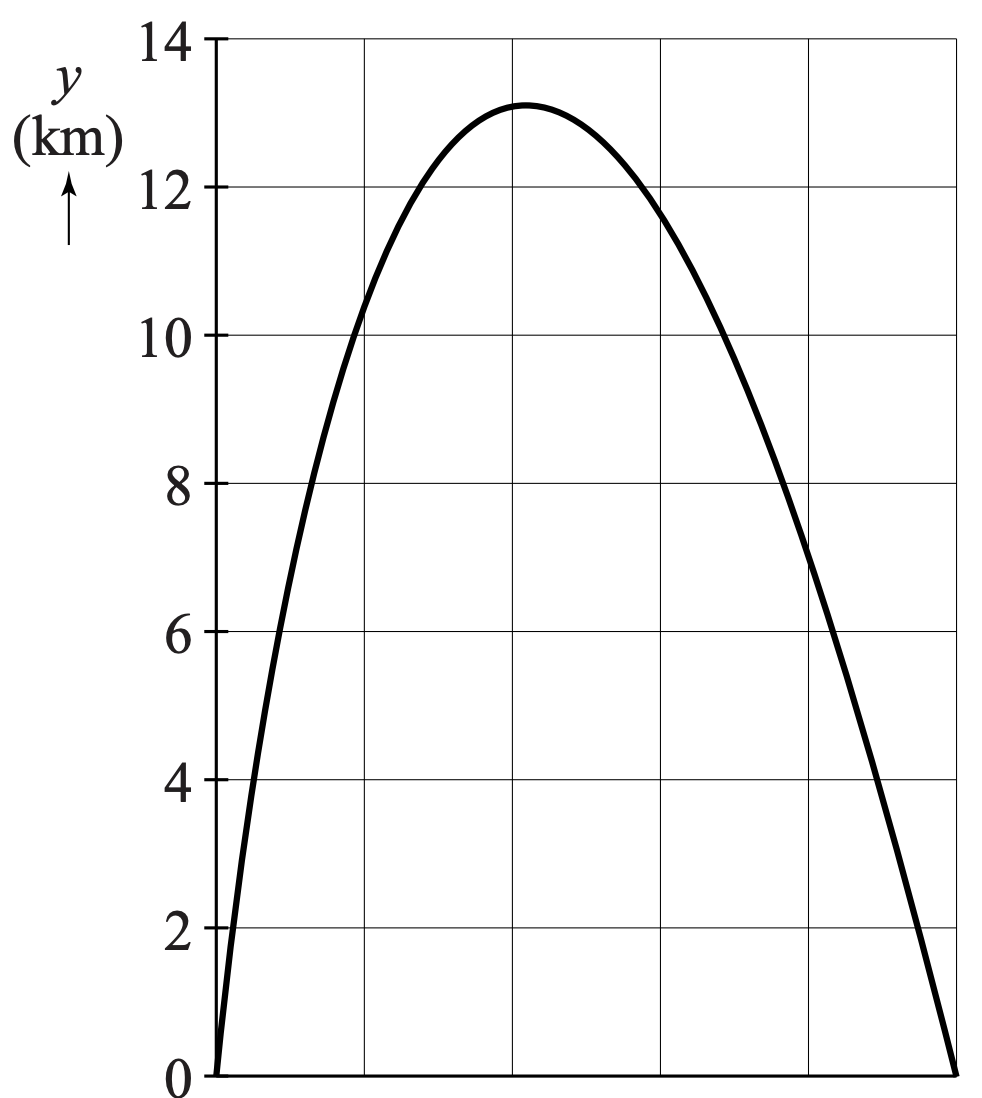

Met behulp van het model maakt Fabian een ($y, t)-diagram en een$(y, x)-diagram van de baan van een granaat. Zie figuur 4a en 4b.
figuur 4afiguur 4b
Leg uit welk diagram (figuur 4a of figuur 4b) het ($y, t)-diagram van de granaat weergeeft.
Beoordeling
voorbeeld van een antwoord:
De granaat komt terug op de grond met een lagere snelheid in de y-richting dan dat hij weggeschoten wordt (zonder rekening te houden met de richting van de snelheid). De absolute waarde van de steilheid van de raaklijn is in figuur 4a aan het eind kleiner dan aan het begin.
Hieruit volgt dat figuur 4a het$(y, t)-diagram is.
Op deze pagina behandelen we vraag 5 van het centraal examen natuurkunde vwo 2019 – tijdvak 2. Deze vraag is onderdeel van Pariser Kanone, en is 2 punten waard.
