3 punten
Open vraag

Een grotere lekstroom heeft een groter netto magnetisch veld tot gevolg.

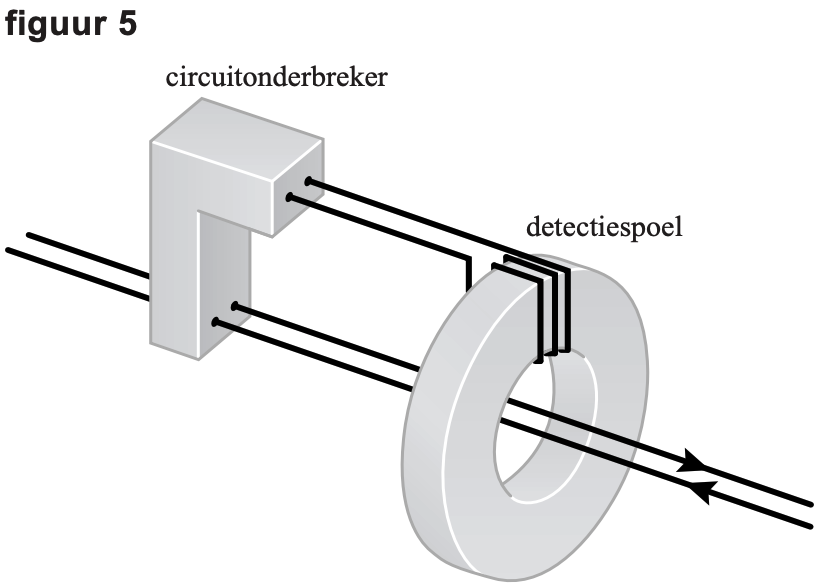

Rond de ijzeren ring is een spoel gewikkeld, de zogenoemde detectiespoel. Zie figuur 5. Deze detectiespoel is verbonden met een circuitonderbreker. Als er aan de circuitonderbreker een te hoge spanningspiek wordt aangeboden, verbreekt de circuitonderbreker de verbinding in de fasedraad en de nuldraad. Dit gebeurt op het moment dat er een te groot verschil ontstaat tussen de stroomsterkte in de fasedraad en de stroomsterkte in de nuldraad. Een aardlekschakelaar noemen we gevoeliger als hij de stroom uitschakelt bij een kleinere lekstroom.

Afbeelding

Voer de volgende opdrachten uit.

•Geef aan door welk natuurkundig principe de spanningspiek ontstaat.

•Leg uit welke aanpassing men moet doen aan de detectiespoel om de aardlekschakelaar gevoeliger te maken.

Oefen vraag

Bijbehorende onderwerpen

Op deze pagina behandelen we vraag 28 van het centraal examen natuurkunde vwo 2019 – tijdvak 1. Deze vraag is onderdeel van Aardlekschakelaar, en is 3 punten waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.

Daarnaast kun je:

  • Oude antwoorden terugzien
  • Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
  • Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden

De onderwerpen bij deze vraag zijn:

  • Magnetische flux
