3 punten
Open vraag

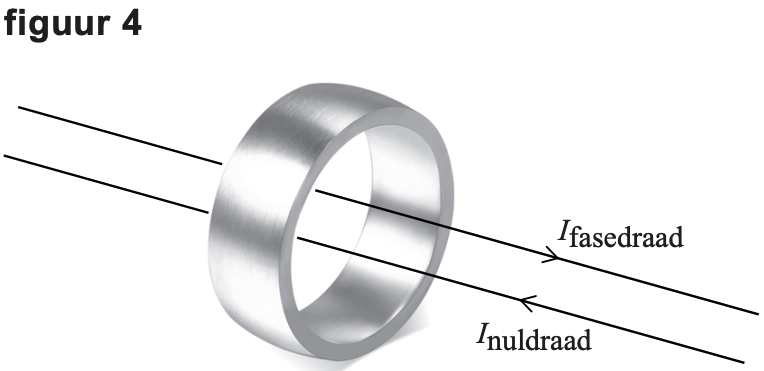

In de aardlekschakelaar lopen de fasedraad en de nuldraad door een (week)ijzeren ring.

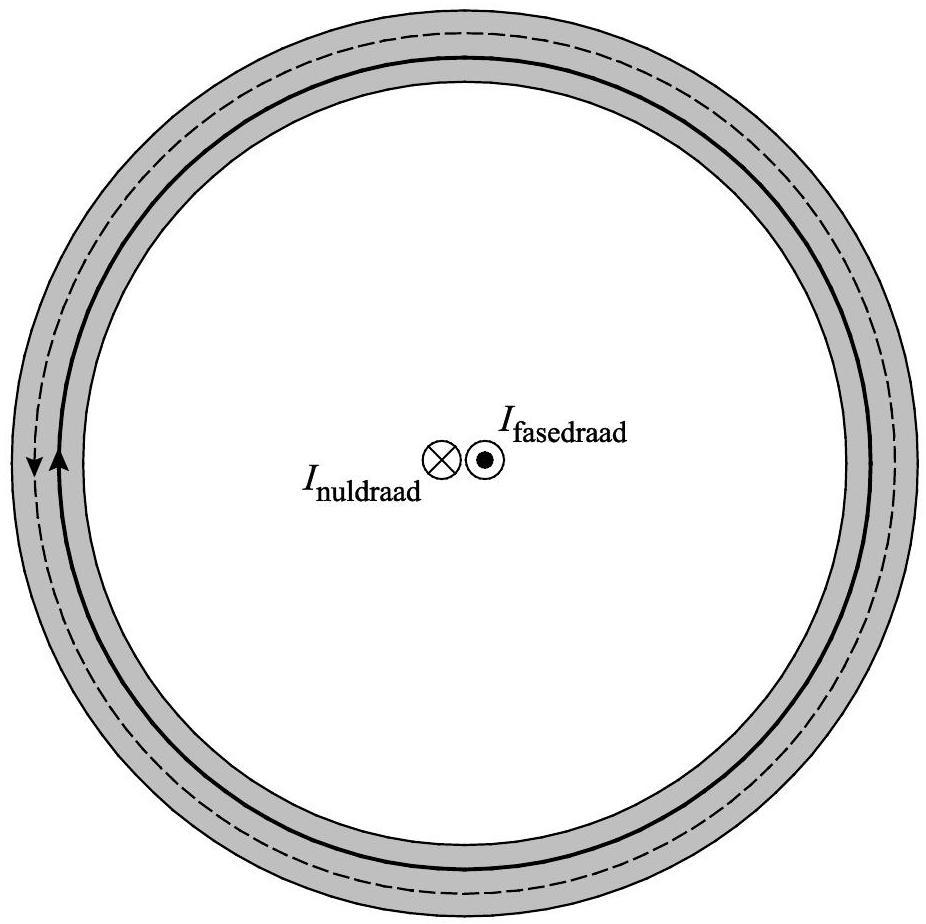

Zie figuur 4. In de figuur op de uitwerkbijlage is een vooraanzicht getekend van de situatie uit figuur 4.

Afbeelding

We nemen aan dat de fasedraad en de nuldraad allebei in het middelpunt van de ring liggen.

Voer de volgende opdrachten uit:

•Teken met pijlen in de ring de richting van het magnetisch veld voor de fasedraad en voor de nuldraad in de figuur op de uitwerkbijlage.

•Geef de reden dat er geen netto magnetisch veld in de ring zal ontstaan als de stroomsterkten door de fasedraad en de nuldraad gelijk zijn.

•Geef de reden dat er wel een netto magnetisch veld in de ring ontstaat als er sprake is van een lekstroom.

Oefen vraag

Op deze pagina behandelen we vraag 27 van het centraal examen natuurkunde vwo 2019 – tijdvak 1. Deze vraag is onderdeel van Aardlekschakelaar, en is 3 punten waard.
