Vraag 18

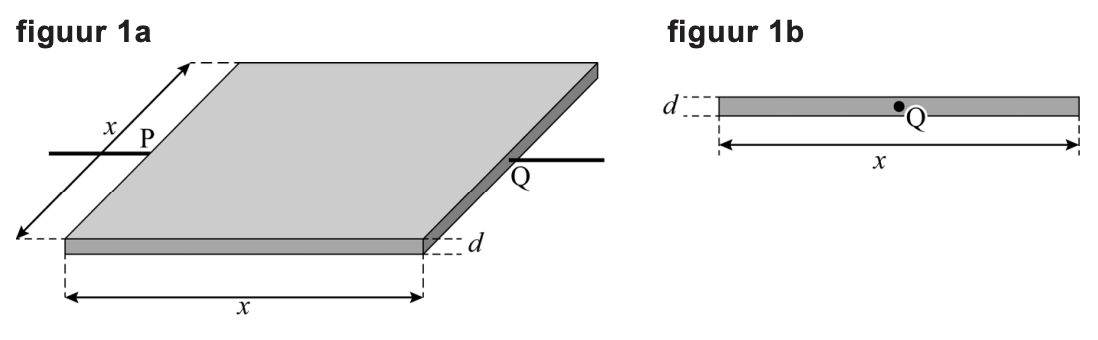

Bij elektronica wordt gebruikgemaakt van de grootheid 'vierkantsweerstand'. De vierkantsweerstand is de weerstand$R_{\mathrm{vw}}tussen de zijvlakken P en Q van een vierkant stuk materiaal. Het vierkant kan worden opgevat als een geleidende laag met een constante dikte$den een lengte en breedte$x. Zie figuur 1a. In figuur 1b is een zijaanzicht van de laag weergegeven.

Voor de vierkantsweerstand$R_{\text {vw }}van een geleidende laag geldt de volgende formule:

R_{\mathrm{vw}}=\frac{\rho}{d}(1)

Hierin is$\rhode soortelijke weerstand van het materiaal en$dde dikte van de laag.
