Met een beugel kan de stand van tanden aangepast worden. Langs de tanden wordt een draad gespannen die via een slotje tegen de tanden drukt. Zie figuur 1.
figuur 1
Op de uitwerkbijlage is een kaak met een beugel schematisch weergegeven.
De spankracht$F_{\text {span }}in de draad zorgt voor een kracht$F_{\text {tand }}op tand P.
Hierdoor beweegt tand P langzaam in de richting van$F_{\text {tand }}. Hoek$\alphawordt dan kleiner. Tijdens het verplaatsen van tand P wordt$F_{\text {span }}in de draad gelijk gehouden door de draad steeds iets verder in te korten.
3 punten
Open vraag
Een beugel wordt ook gebruikt om de stand van de kaak aan te passen.

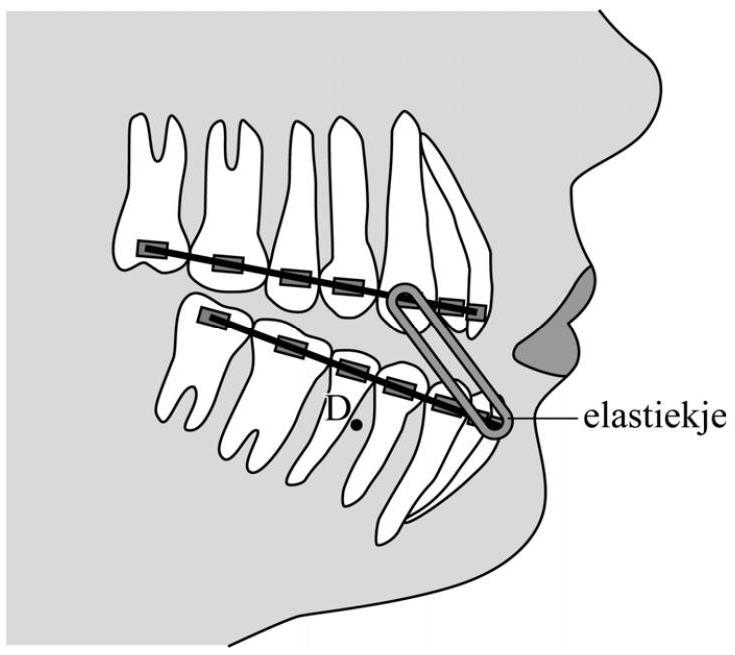

Om ervoor te zorgen dat de boven- en onderkaak goed op elkaar aansluiten, worden de boven- en onderkaak door elastiekjes met elkaar verbonden. Zie figuur 2.
figuur 2
Door een elastiekje wordt een kracht$F_{\text {elastiek }}uitgeoefend op de onderkaak.
Op de uitwerkbijlage is deze kracht getekend. Het elastiekje zorgt voor een moment zodat de kaak na verloop van tijd een stukje om draaipunt D gaat draaien.
Na het aanbrengen van het elastiekje oefent het een moment uit. De kaak oefent een tegengesteld moment uit van37\cdot10^{-3}\operatorname{Nm}37\cdot10^{-3}\operatorname{cNm}37\cdot10^{-3}\operatorname{cm}37\cdot10^{-3}c37\cdot10^{-3}37\cdot10^{-3}\,37\cdot10^{-3}\,c37\cdot10^{-3}\,cm37\cdot10^{-3}\,c37\cdot10^{-3}\,37\cdot10^{-3}37\cdot10^{-3}37\cdot10^{-3}37\cdot10^{-3}37\cdot10^{-3}37\cdot10^{-3}N$37 \cdot 10^{-3} \mathrm{Nm}. Er is momentenevenwicht. Er kan uit verschillende elastiekjes worden gekozen.
In de tabel in figuur 3 is voor vier elastiekjes de spankracht gegeven die ze op de kaak kunnen uitoefenen.
figuur 3
elastiekje
$\boldsymbol{F}(\mathbf{N})
1
0{,}808
2
1{,}212
3
1{,}414
4
1{,}818
Figuur 2 staat op ware grootte op de uitwerkbijlage.
Voer de volgende opdrachten uit:
•Teken in de figuur op de uitwerkbijlage de arm van kracht$F_{\text {elastiek }}.
•Bepaal met behulp van de figuur 3 welk elastiekje gebruikt moet worden.
Beoordeling

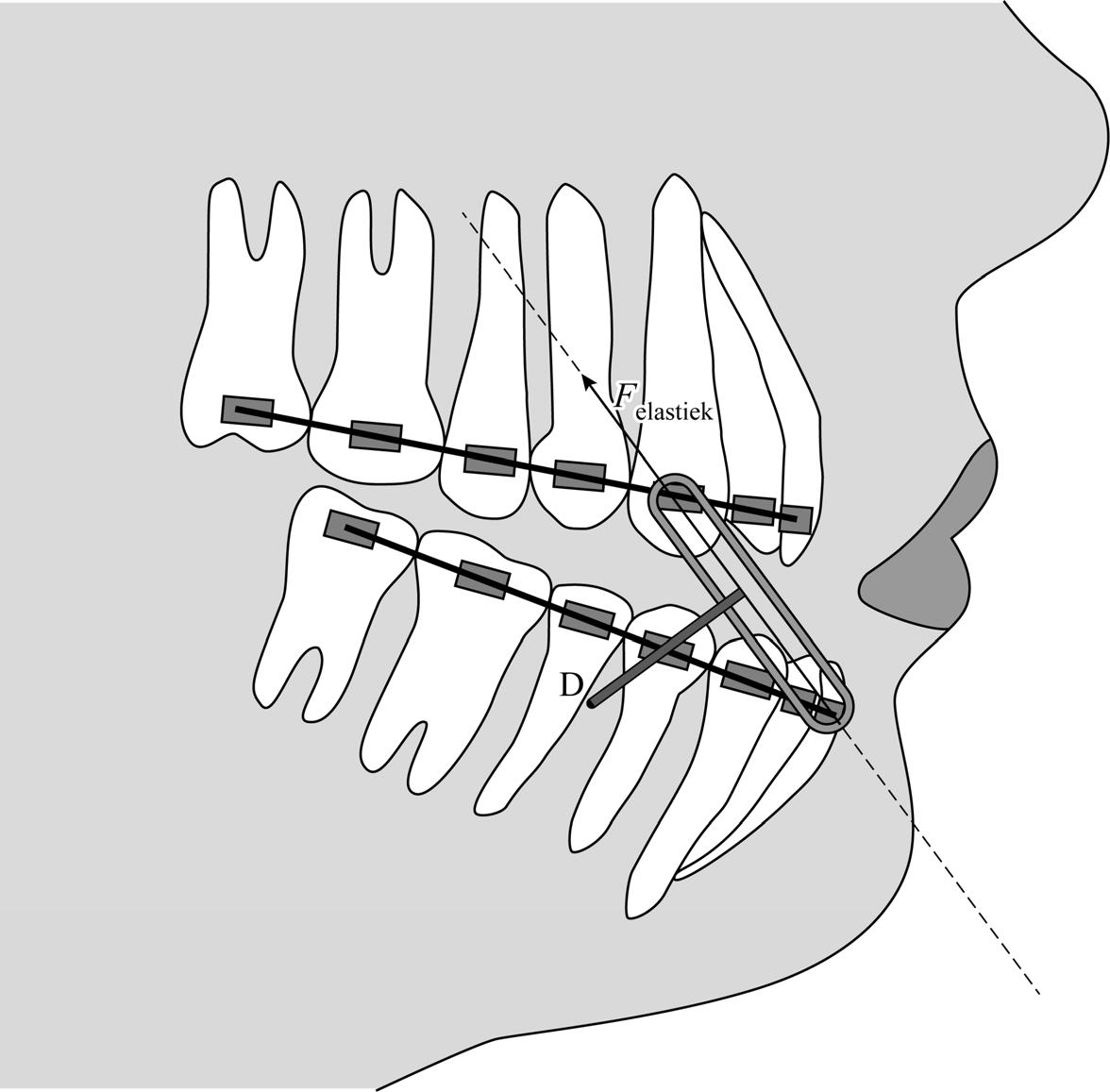

voorbeeld van een antwoord:
•De lengte van de arm is$2{,}1 \mathrm{~cm}. Hieruit volgt voor het moment:$F_{1} r_{1}=F_{2} r_{2} \rightarrow 37 \cdot 10^{-3}=F_{2} \cdot 2{,}1 \cdot 10^{-2} \rightarrow F_{2}=1{,}8 \mathrm{~N}. Hiervoor is elastiekje 4 nodig.
Op deze pagina behandelen we vraag 23 van het centraal examen natuurkunde havo 2025 – tijdvak 2. Deze vraag is onderdeel van Beugel, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
