Theaterpodia worden verlicht met lampen. Deze lampen moeten voor iedere show anders worden opgehangen. Om dat veilig te doen, worden de lampen op de grond aan een balk bevestigd. Zie figuur 1. Deze balk wordt vervolgens met twee staalkabels opgehesen naar het plafond.
Zie figuur 2.

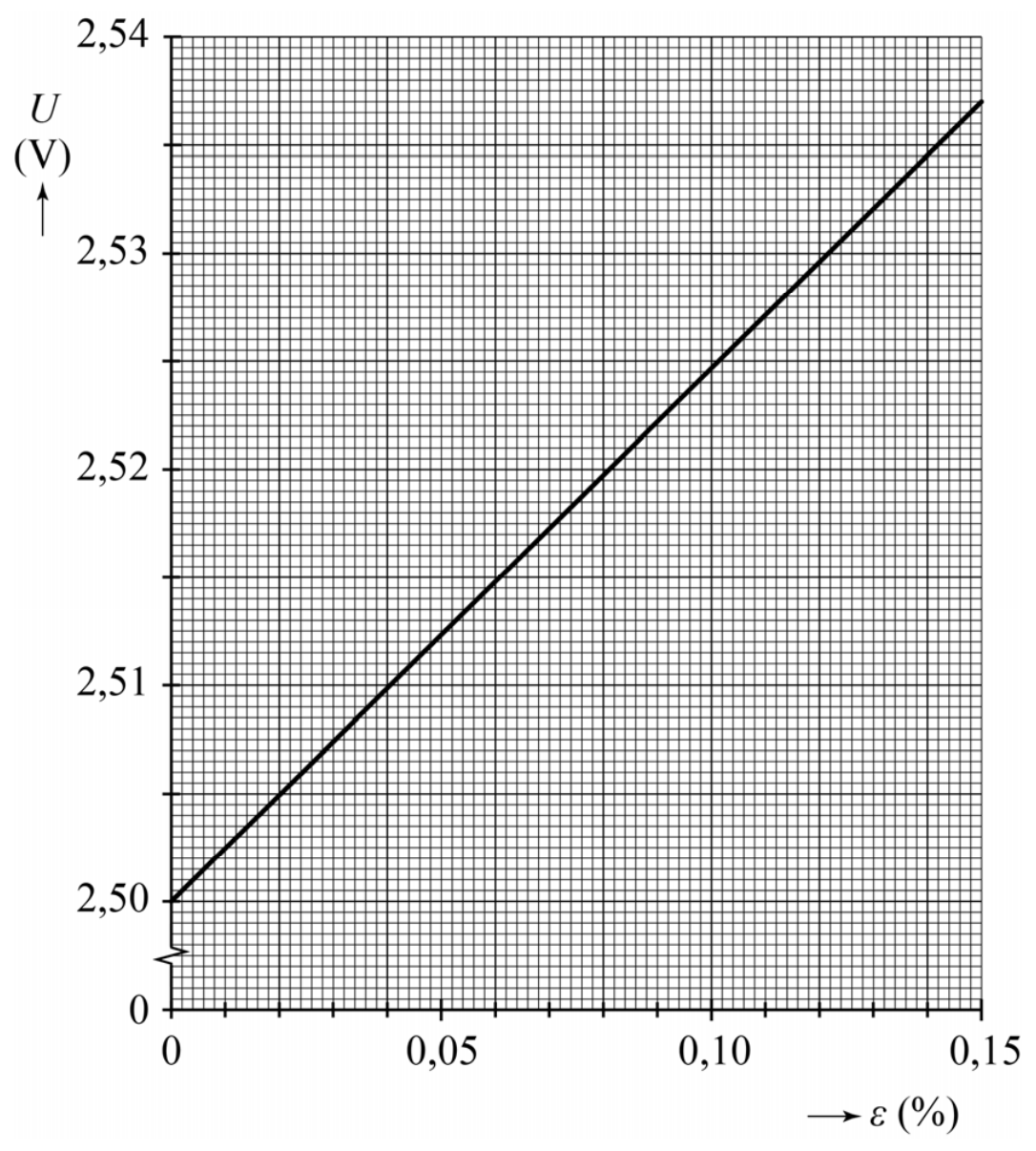

De rekstrook wordt in serie met een vaste weerstand aangesloten op een spanningsbron van$5{,}0 \mathrm{~V}. De weerstand van de draad in de rekstrook neemt toe als de rekstrook wordt uitgerekt. Met een voltmeter wordt de spanning over een van de twee weerstanden gemeten tijdens het uitrekken van de staalkabel. Deze elektrische sensorspanning is uitgezet tegen de relatieve rek van de staalkabel. Zie figuur 6.
Leg uit of de voltmeter is aangesloten over de rekstrook of over de vaste weerstand.
Op deze pagina behandelen we vraag 27 van het centraal examen natuurkunde havo 2022 – tijdvak 3. Deze vraag is onderdeel van Theaterverlichting, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
