Theaterpodia worden verlicht met lampen. Deze lampen moeten voor iedere show anders worden opgehangen. Om dat veilig te doen, worden de lampen op de grond aan een balk bevestigd. Zie figuur 1. Deze balk wordt vervolgens met twee staalkabels opgehesen naar het plafond.
Zie figuur 2.

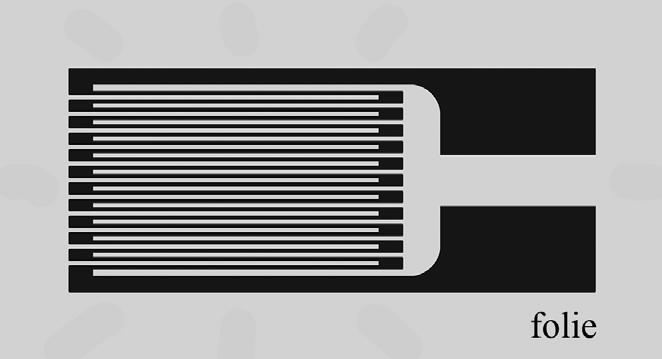

Als de staalkabels te zwaar belast worden, kunnen ze vervormen en breken. Om de vervorming van een staalkabel te meten kan er een sensor op bevestigd worden. Zie figuur 3. In deze sensor zit een rekstrook. Dit is een lange draad die zigzag op een flexibel folie is bevestigd.
Zie figuur 4.
De rekstrook werkt volgens het principe dat de elektrische weerstand ervan toeneemt doordat tijdens het uitrekken de draad op het folie langer en dunner wordt.
Een rekstrook kan in verschillende richtingen op de staalkabel bevestigd zijn. Zie figuur 5.
Leg uit met welke methode (1 of 2) de rekstrook op de staalkabel bevestigd moet worden om de uitrekking van de staalkabel het best te meten.
Op deze pagina behandelen we vraag 26 van het centraal examen natuurkunde havo 2022 – tijdvak 3. Deze vraag is onderdeel van Theaterverlichting, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
