Elektrische eierkoker

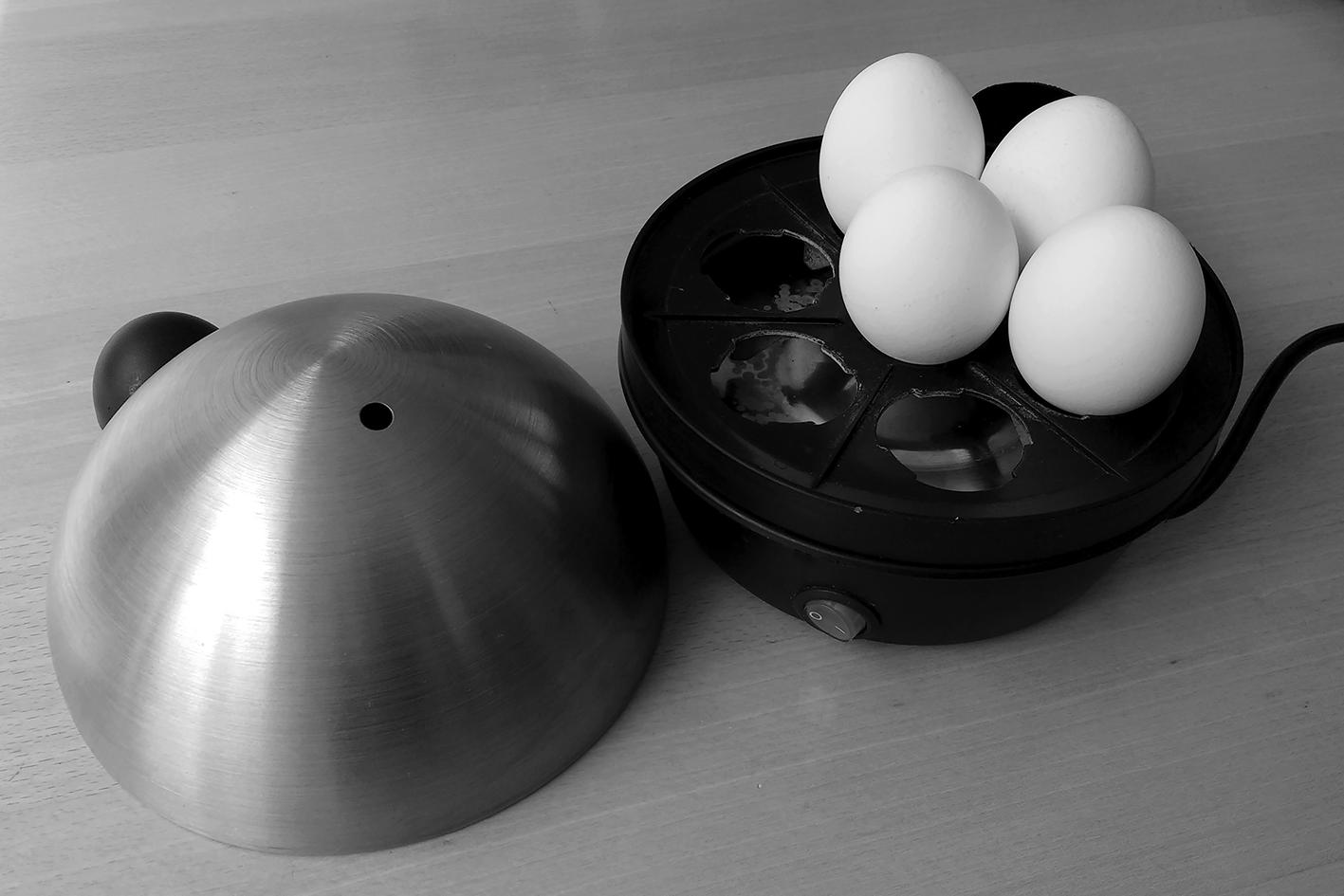

Aart heeft een elektrische eierkoker. Zie figuur 1.

Deze eierkoker werkt als volgt:

De eierkoker wordt gevuld met maximaal 7 eieren en een beetje koud water en afgedekt met een deksel.

Na inschakelen wordt het water door een elektrisch verwarmingselement tot het kookpunt verhit en omgezet in waterdamp. De waterdamp verhit de eieren. Zodra het water volledig is verdampt, loopt de temperatuur van het element op tot boven$100^{\circ} \mathrm{C}. Op dat moment schakelt het verwarmingselement uit en schakelt een zoemer in.

Op de uitwerkbijlage staat een deel van het elektrisch schakelschema getekend. In de eierkoker zit een automatische schakelaar T met twee standen. Als de temperatuur lager is dan of gelijk is aan$100^{\circ} \mathrm{C}staat de schakelaar in stand I. Als de temperatuur hoger is dan$100^{\circ} \mathrm{C}staat de schakelaar in stand II.

De eierkoker voldoet aan de volgende drie ontwerpeisen:

1.De eierkoker gaat aan en uit met een schakelaar S.

2.Als het verwarmingselement R aan is, brandt een controlelampje L. Beide werken op een spanning van 230 V .

3 Als de temperatuur boven de$100^{\circ} \mathrm{C}komt, schakelen R enLuit en schakelt een zoemer Z in.
