Distikstoftetraoxide$(\mathrm{N}_{2} \mathrm{O}_{4})is een sterke oxidator, die onder andere wordt gebruikt in raketmotoren.$\mathrm{N}_{2} \mathrm{O}_{4}ontstaat als bijproduct bij de productie van salpeterzuur$(\mathrm{HNO}_{3}). Door de toegenomen vraag naar$\mathrm{N}_{2} \mathrm{O}_{4}wordt onderzoek gedaan of het mogelijk is om salpeterzuurfabrieken om te bouwen naar$\mathrm{N}_{2} \mathrm{O}_{4}-fabrieken.
Op basis van het onderzoek werd een aangepast proces voorgesteld met twee reactoren. In reactor 1 (R1) reageert ammoniak met een overmaat zuurstof tot stikstofmono-oxide en waterdamp.
4 punten
Open vraag
De uitstroom van R2 wordt in een scheidingsruimte gebracht, waar$\mathrm{N}_{2} \mathrm{O}_{4}in vloeibare vorm wordt afgescheiden van de rest van het gasmengsel.

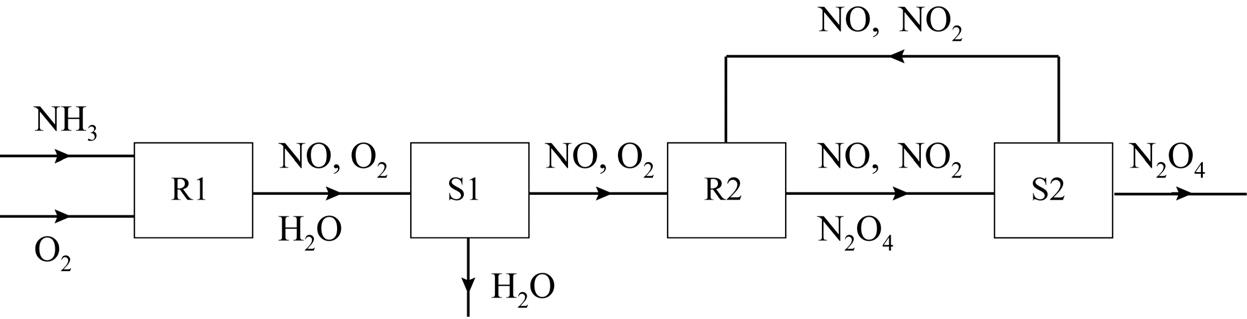

De onderzoekers hebben op basis van het onderzoek een mogelijk blokschema voorgesteld van een$\mathrm{N}_{2} \mathrm{O}_{4}-fabriek.
Maak op de uitwerkbijlage het voorgestelde blokschema compleet.
Neem aan dat in de uitstroom van R2 geen zuurstof meer aanwezig is.
•Teken ontbrekende reactoren en scheidingsruimtes.
•Teken ontbrekende pijlen en noteer ontbrekende stoffen bij alle pijlen.
•Houd hierbij rekening met hergebruik van stoffen.
•Neem aan dat bij het proces behalve water geen afval vrijkomt.
Bijbehorende onderwerpen
Op deze pagina behandelen we vraag 20 van het centraal examen scheikunde vwo 2024 – tijdvak 2. Deze vraag is onderdeel van Distikstoftetraoxide, en is 4 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
Daarnaast kun je:
- Oude antwoorden terugzien
- Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
- Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden
De onderwerpen bij deze vraag zijn:
- Blokschema's
