3 punten
Open vraag

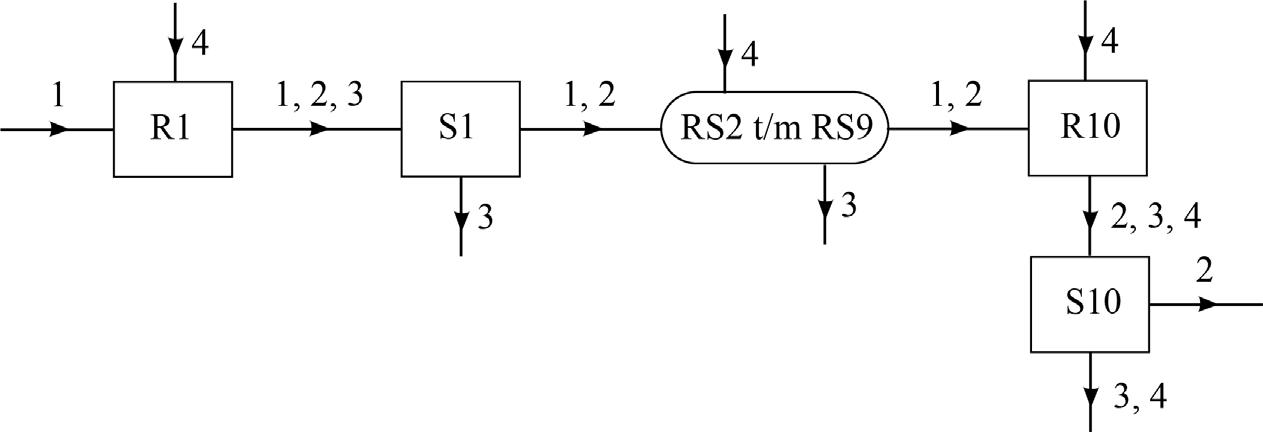

Op de uitwerkbijlage is het blokschema van de omzetting van algenolie tot biodiesel onvolledig weergegeven.

Aan een reactor (R1) met daarin het enzym lipase worden de algenolie en een ondermaat methanol toegevoegd.

In een scheidingsruimte (S1) wordt de ontstane glycerol gescheiden van de overige stoffen.

De omzetting van de algenolie is na één reactor niet volledig. Door om en om meerdere reactoren en scheidingsruimtes te plaatsen, wordt een zo hoog mogelijke omzetting bereikt. De ondermaat methanol is zo gekozen dat de hoeveelheid methanol na elke reactor te verwaarlozen is.

In het uiteindelijke proces werden 10 reactoren en scheidingsruimtes gebruikt.

In het blokschema is met één blok de herhaling van reactoren R2 t/m R9 en scheidingsruimtes S2 t/m S9 aangegeven.

In R10 wordt een overmaat methanol toegevoegd zodat de algenolie volledig wordt omgezet tot biodiesel. In S10 wordt ten slotte biodiesel afgescheiden van het mengsel afkomstig uit R10.

Maak op de uitwerkbijlage het blokschema compleet.

Teken R10 en S10.

Teken de ontbrekende pijlen.

Geef bij alle pijlen de ontbrekende stofstromen aan met de volgende nummers:

1.algenolie

2.biodiesel

3.glycerol

4.methanol
