Thijs Brouwer
Stikstofmono-oxide () en stikstofdioxide$(\mathrm{NO}_{2})zijn schadelijke gassen die ontstaan in het verkeer en bij grootschalige verbrandingsprocessen zoals bij de productie van elektriciteit. In de afvalgassen van de gasturbine van een energiecentrale is gemeten hoe de uitstoot van onder andere CO en NO afhangt van de temperatuur in de turbine. In figuur 1 zijn de resultaten van deze metingen weergegeven.
Stikstofdioxide wordt in de turbine gevormd door de reactie van stikstofmono-oxide met zuurstof. Een molecuul stikstofdioxide heeft een niet-cyclische structuur. Voor de volgorde van de atomen in het molecuul zijn twee mogelijkheden: en . Met behulp van massaspectrometrie kan worden bepaald welke van de twee mogelijkheden de juiste is.

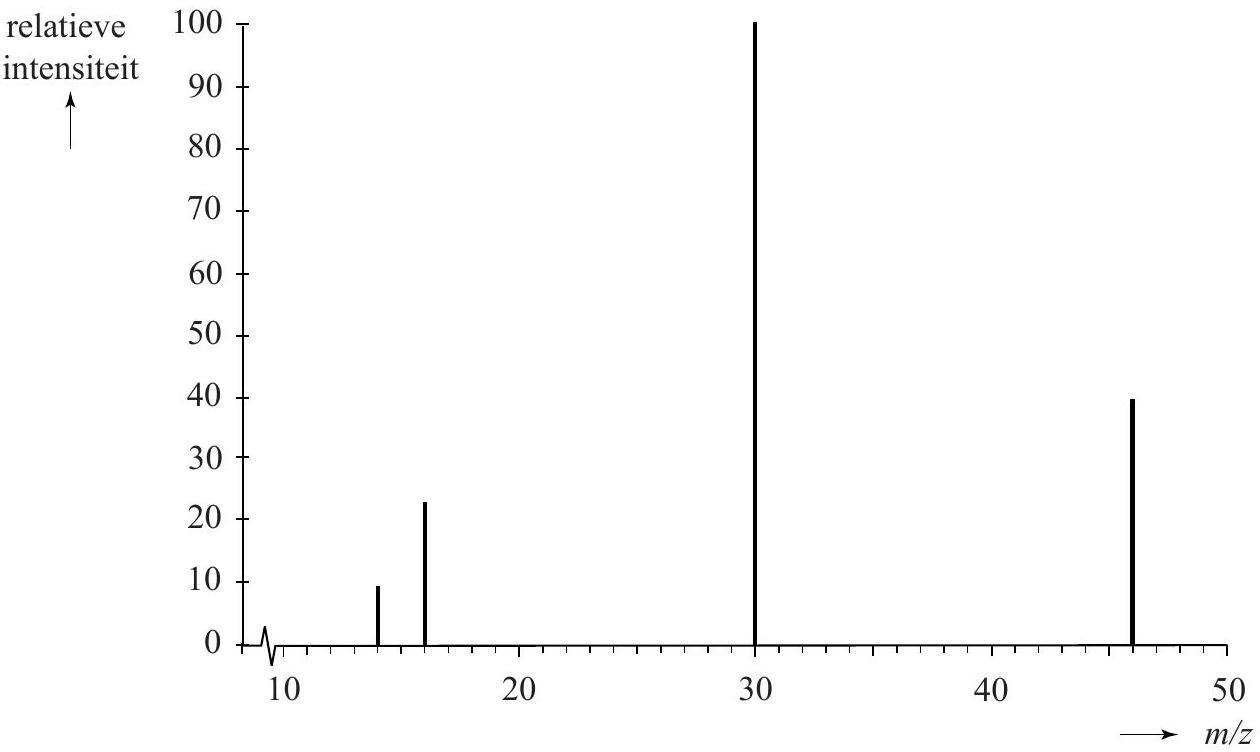

Het massaspectrum van$\mathrm{NO}_{2}is in figuur 2 weergegeven.
In dit massaspectrum zijn pieken waarin de isotopen N-15, O-17 en O-18 voorkomen niet weergegeven. Uit de vier pieken in het massaspectrum kan geen conclusie worden getrokken over de volgorde van de atomen in$\mathrm{NO}_{2}.
Leg uit waarom de piek in het massaspectrum van$\mathrm{NO}_{2}met$m / z=30, geen uitsluitsel geeft over de volgorde van de atomen in het molecuul$\mathrm{NO}_{2}.
Op deze pagina behandelen we vraag 24 van het centraal examen scheikunde vwo 2019 – tijdvak 2. Deze vraag is onderdeel van Stikstofmono-oxide en stikstofdioxide, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
