Schepen varen grotendeels op stookolie. Stookolie is een van de destillatiefracties van aardolie. Deze fractie bevat behalve koolwaterstoffen ook zwavelverbindingen. Daardoor komt bij de verbranding in de scheepsmotoren zwaveldioxide ($\mathrm{SO}_{2}) vrij. De uitstoot van zwaveldioxide, maar ook van koolstofdioxide, stikstofoxiden en fijnstof leidt in havens en steden tot milieuproblemen.
Slaag gegarandeerd met ExamenBoost
- Oefen examens van de afgelopen 5 jaar met extra uitleg door docenten bij examenvragen
- Extra uitleg en oefenen voor elk onderwerp uit je examen
- Stel vragen en krijg direct antwoord
2 punten
Open vraag

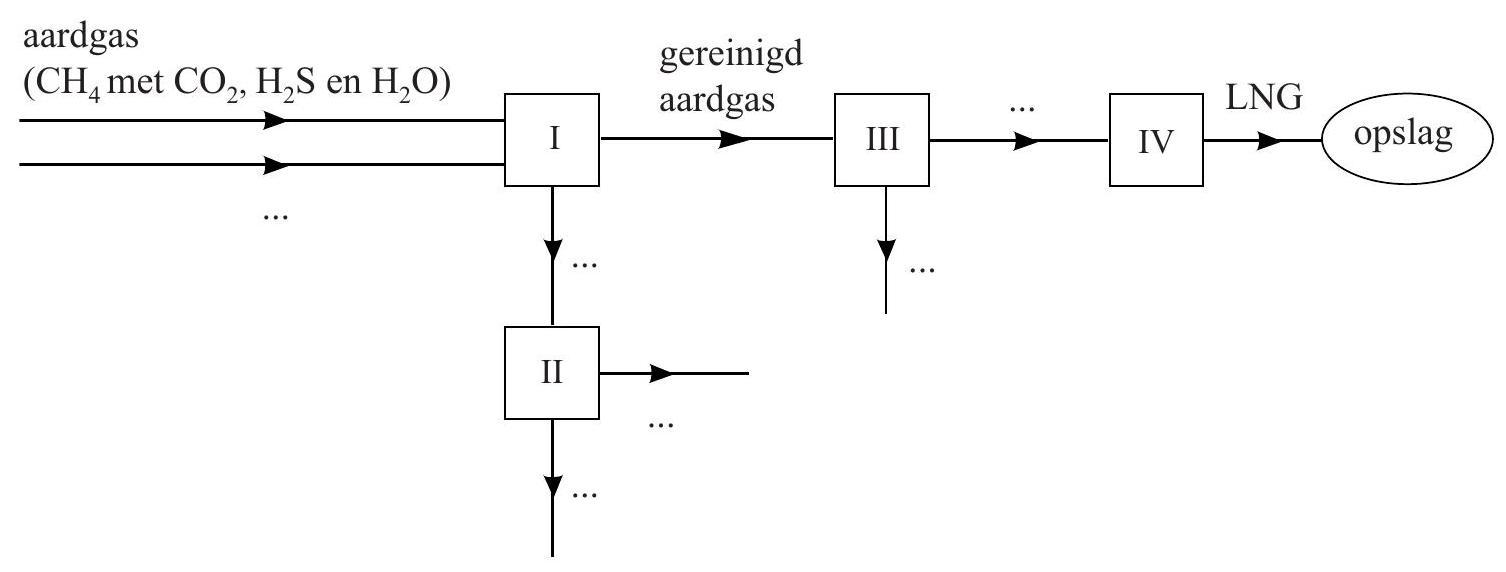

LNG (liquified natural gas, ofwel vloeibaar aardgas) is een zwavelvrij alternatief voor stookolie. LNG wordt gemaakt uit aardgas. Aardgas bestaat voornamelijk uit methaan, met kleine hoeveelheden koolstofdioxide, waterstofsulfide$(\mathrm{H}_{2} \mathrm{~S})en waterdamp. In figuur 1 is het productieproces van LNG vereenvoudigd en onvolledig weergegeven.
figuur 1
In ruimte I worden$\mathrm{CO}_{2}en$\mathrm{H}_{2} \mathrm{~S}door middel van een waterige oplossing (oplossing A) uit het aardgas verwijderd. In ruimte II wordt het ontstane mengsel gescheiden. Hierbij worden de gassen$\mathrm{CO}_{2}en$\mathrm{H}_{2} \mathrm{~S}afgescheiden van oplossing A en in een ander proces verder verwerkt. Oplossing A wordt volledig gerecirculeerd. Neem hierbij aan dat er geen verlies optreedt van water uit oplossing A.
Het gereinigde aardgas wordt 'gedroogd' in ruimte III. De waterdamp die nog in het aardgas aanwezig is, wordt hier verwijderd. Het gedroogde aardgas gaat naar ruimte IV. Hier wordt het afgekoeld tot het aardgas vloeibaar is geworden.
Dit vloeibare aardgas heet LNG. Vervolgens wordt LNG in grote tanks opgeslagen. Het onvolledige blokschema is op de uitwerkbijlage nogmaals weergegeven.

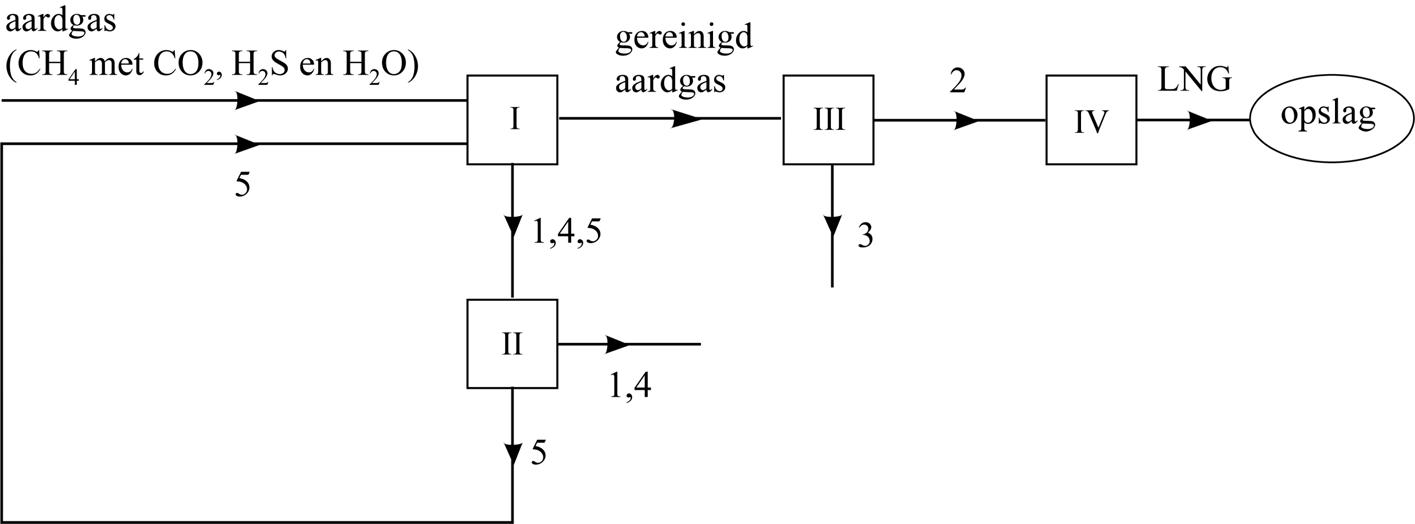

Maak het blokschema op de uitwerkbijlage compleet.
•Noteer op de stippellijntjes de juiste nummers van de volgende stoffen
1:
2: gedroogd aardgas
3:$3\mathrm{H}_{2} \mathrm{O}
4:
5: oplossing A
•Je moet sommige nummers meer dan één keer gebruiken.
•Verwerk het hergebruik van oplossing A.
Bijbehorende onderwerpen
Op deze pagina behandelen we vraag 30 van het centraal examen scheikunde havo 2023 – tijdvak 1. Deze vraag is onderdeel van Scheepvaart over op LNG?, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
Daarnaast kun je:
- Oude antwoorden terugzien
- Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
- Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden
De onderwerpen bij deze vraag zijn:
- Blokschema's
