1 punt
Open vraag

Karel en Bas gebruiken een zelfgemaakte dynamo, waarvan het bovenaanzicht schematisch is weergegeven in figuur 3. Op de draaischijf van de dynamo zijn zes magneten bevestigd. De noordpolen van de magneten zijn gearceerd en met een N aangegeven.

figuur 3
figuur 3

Karel en Bas meten de spanning van de dynamo gedurende enige tijd. Zie figuur 4. Tijdens deze meting heeft de kabelbaan een andere snelheid dan bij de vorige vraag.

figuur 4
figuur 4

Karel en Bas willen met behulp van hun zelfgemaakte kabelbaan een smartphone opladen. Zoals in figuur 4 te zien is, is de opgewekte spanning een wisselspanning. Dit betekent dat de spanning voortdurend van teken wisselt, met als gevolg dat de stroom ook voortdurend van richting verandert. Dat is voor het opladen van een smartphone een probleem, omdat hiervoor een zogenaamde gelijkstroom nodig is. Dat wil zeggen dat de stroom altijd in dezelfde richting door de smartphone loopt.

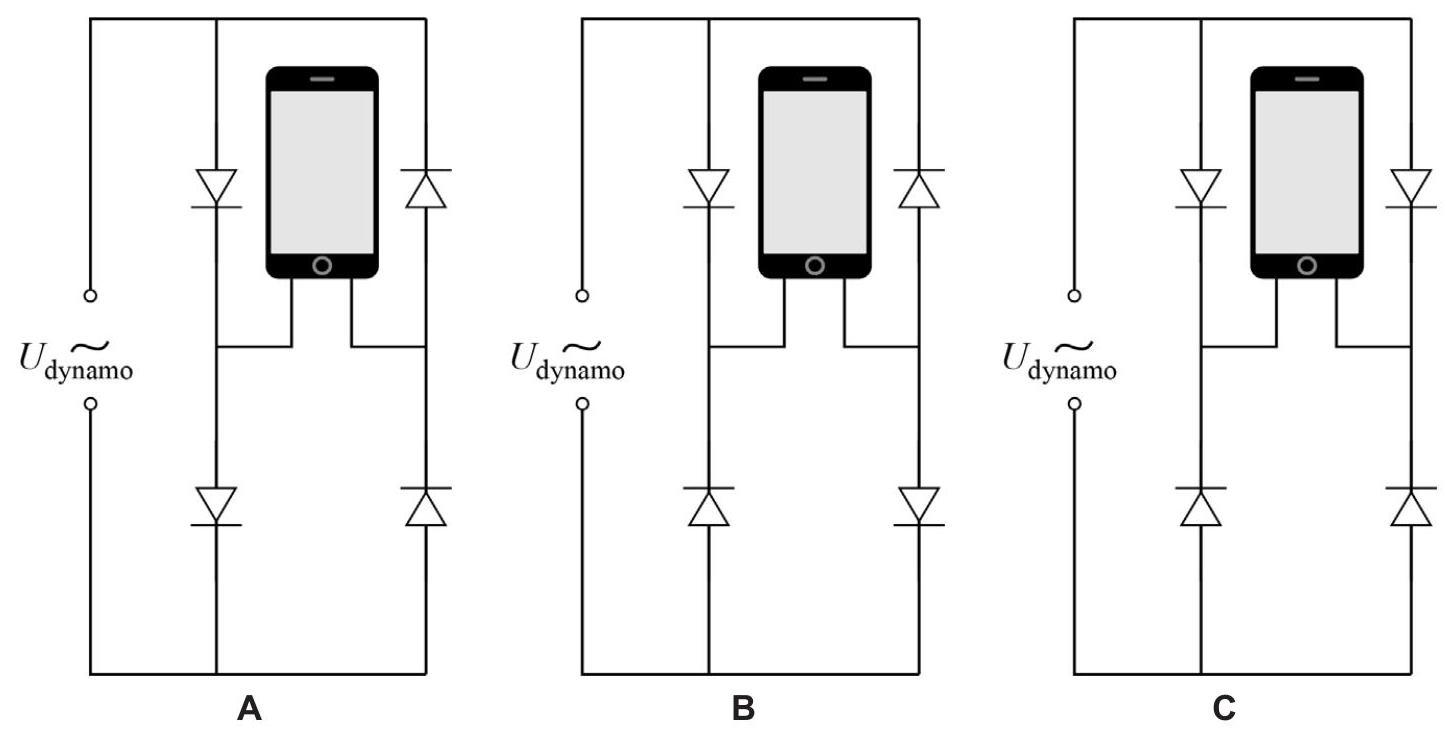

Om de stroom gelijk te richten maken Karel en Bas een schakeling met vier diodes. In figuur 5 staan drie mogelijke schakelingen getekend.

figuur 5
figuur 5

Geef aan welke van de drie schakelingen in figuur 5 de juiste is.

Bijbehorende onderwerpen

Op deze pagina behandelen we vraag 15 van het centraal examen natuurkunde vwo 2025 tijdvak 1. Deze vraag is onderdeel van Opslag van energie, en is 1 punt waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.

Daarnaast kun je:

  • Oude antwoorden terugzien
  • Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
  • De uitlegvideo van docent Margriet bekijken (video spoelt automatisch door naar het juiste moment)
  • Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden

De onderwerpen bij deze vraag zijn:

  • Elektrische stroom
