Vraag 22
Met opgeheven hoofd je examens in
  • Oefen de examens van de afgelopen 8 jaar, met uitleg van docenten bij elke vraag
  • Extra uitleg en oefenen bij elk onderwerp uit je examen
  • Loop je vast? Ainstein, je AI-tutor, kijkt met je mee en helpt je verder
5 punten
Open vraag

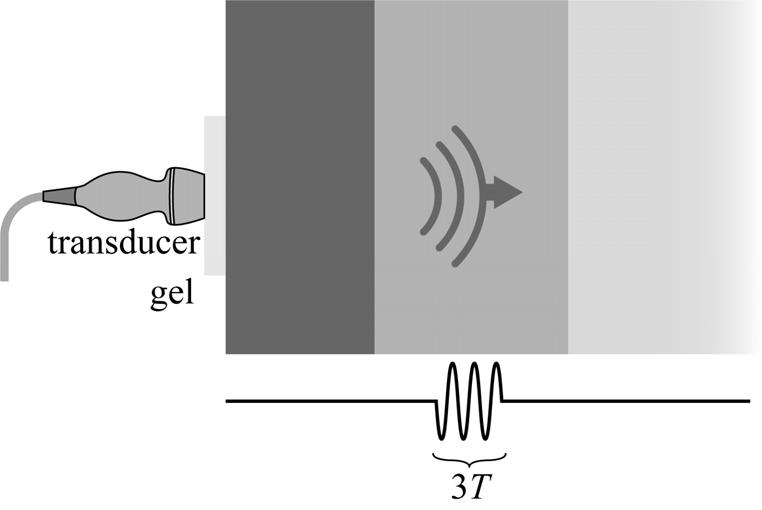

Het ultrasone geluid heeft een frequentie van8{,}5\;\mathrm{MHz}. Dit geluid wordt in pulsen van 3 trillingstijden uitgezonden. Dit is schematisch weergegeven in figuur 4. Figuur 4 is niet op schaal.

figuur 4
figuur 4

Vóórdat een nieuwe puls wordt uitgezonden moet de teruggekaatste geluidspuls in zijn geheel door de transducer ontvangen zijn. De zogenaamde herhaalfrequentie is het aantal pulsen dat per seconde wordt uitgezonden.

Bij een onderzoek moet een beeld gevormd worden van een laag vetweefsel met een dikte van$1{,}5 \mathrm{~cm}die direct onder de huid ligt. De tijd die de puls nodig heeft om door de gel en de huid te komen is0{,}87\;\mu\mathrm{s}.

Neem voor de geluidssnelheid in vetweefsel$1{,}45 \cdot 10^{3} \mathrm{~m} \mathrm{~s}^{-1}.

Bereken de maximale herhaalfrequentie van de transducer bij dit onderzoek.

Oefen vraag

Bijbehorende onderwerpen

Op deze pagina behandelen we vraag 22 van het centraal examen natuurkunde vwo 2024 – tijdvak 1. Deze vraag is onderdeel van Echografie, en is 5 punten waard.

Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.

Daarnaast kun je:

  • Oude antwoorden terugzien
  • Extra uitleg vragen aan onze AI-hulp via de knop "Stel je vraag"
  • Klikken op de bijbehorende onderwerpen uit de examenroute om verdieping te vinden

De onderwerpen bij deze vraag zijn:

  • Harmonische trilling
