De verhoudingen tussen de intensiteiten van de verschillende Balmerlijnen blijken afhankelijk te zijn van de temperatuur in de divertor.

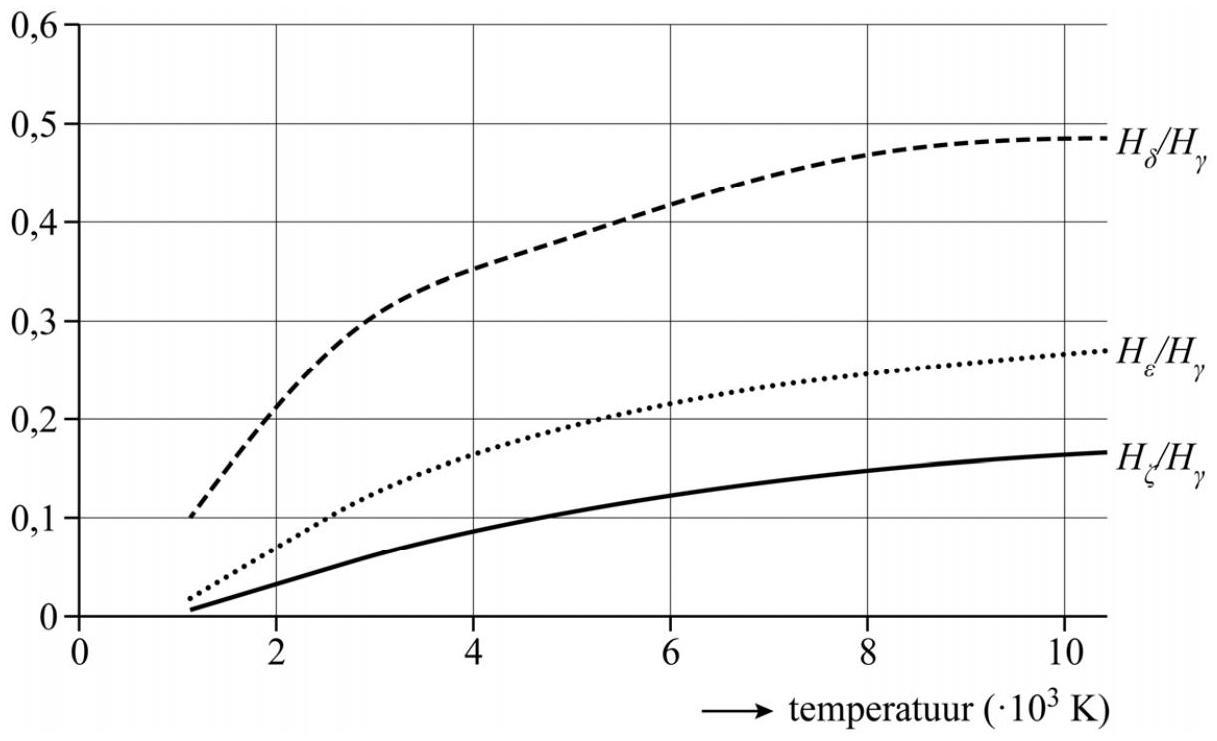

In figuur 4 is een aantal van deze verhoudingen als functie van de temperatuur weergegeven.

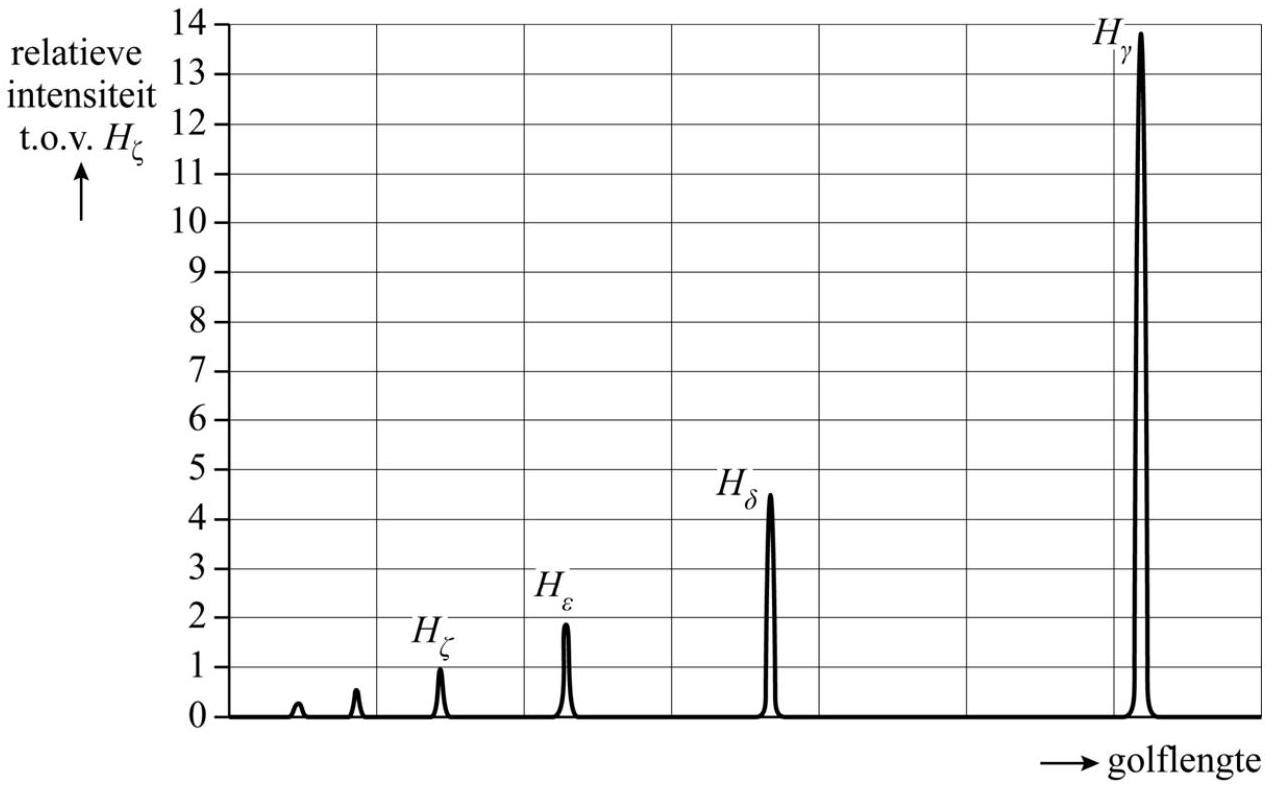

De onderzoekers hebben het spectrum van de Balmerlijnen bepaald bij een bepaalde temperatuur van de divertor. In figuur 5 zie je een deel van het uitgezonden spectrum bij deze temperatuur.
Bepaal met behulp van figuur 4 en figuur 5 de temperatuur die volgt uit het spectrum. Noteer je antwoord in twee significante cijfers.
Op deze pagina behandelen we vraag 19 van het centraal examen natuurkunde vwo 2024 – tijdvak 1. Deze vraag is onderdeel van Temperatuurbepaling in een kernfusiereactor, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
