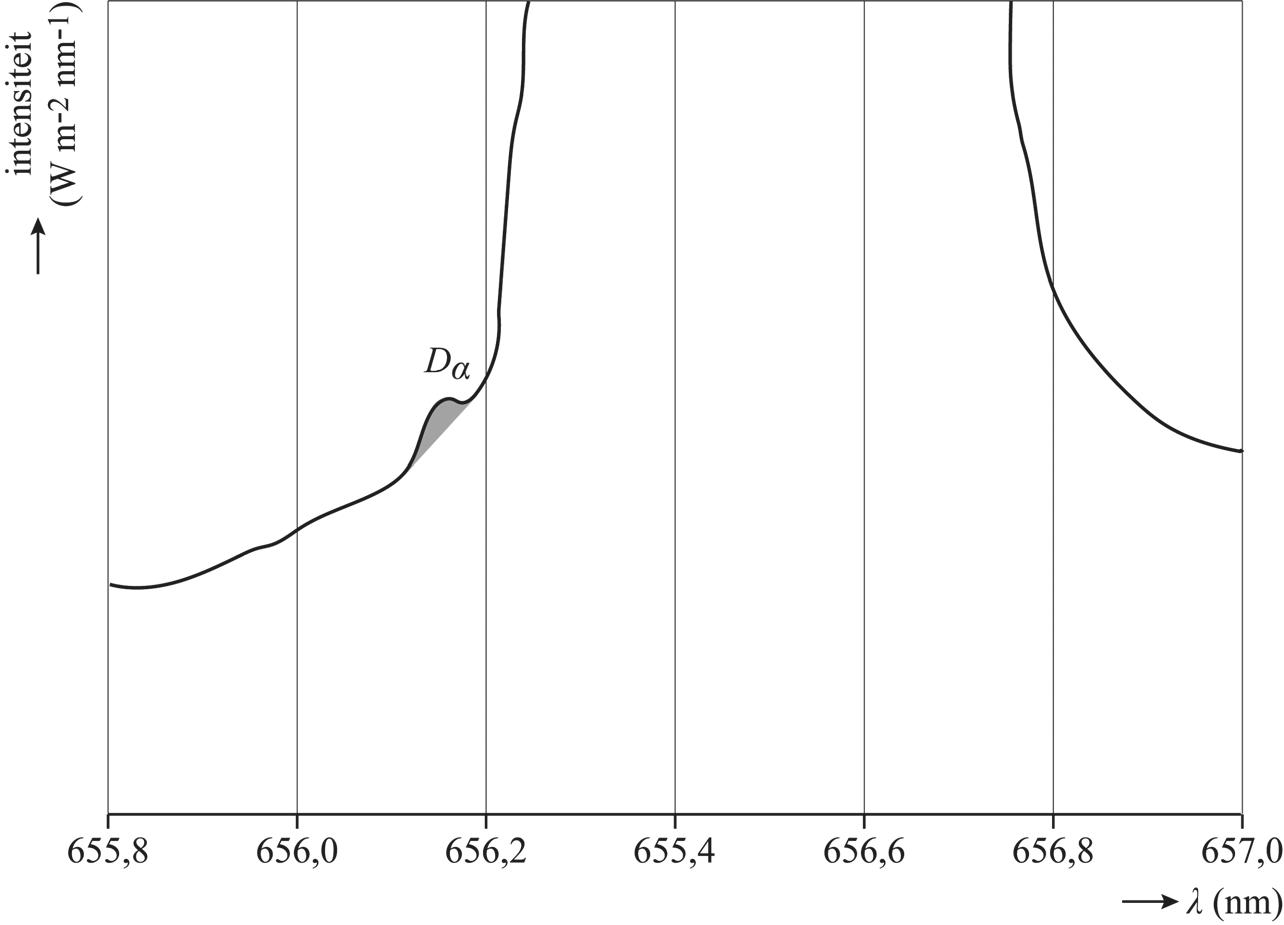

In figuur 2 staat een deel van het waargenomen spectrum van de Orionevel afgebeeld. De golflengte van$D_{\alpha}is iets kleiner dan de golflengte van$H_{\alpha}. De totale intensiteit van$H_{\alpha}is vele malen groter dan de totale intensiteit van$D_{\alpha}, waardoor$D_{\alpha}niet zichtbaar is in deze figuur. In figuur 3 staat het spectrum nogmaals afgebeeld, maar is op de verticale as alleen het onderste deel van het diagram weergegeven. Hierop is$D_{\alpha}wel zichtbaar.
Uit de figuren 2 en 3 kunnen de wetenschappers de totale intensiteit bepalen voor$H_{\alpha}en$D_{\alpha}. De intensiteit in een bepaald golflengte-interval is gelijk aan de oppervlakte onder de grafiek tussen de grenzen van dit interval.
Figuur 3 staat vergroot op de uitwerkbijlage.
