Twee leerlingen willen de stroom-spanning-karakteristiek van een (rode) LED opmeten. Daartoe maken ze een schakeling waarin opgenomen zijn: de LED, een weerstand die in serie staat met de LED, een spanningsbron, een spanningsmeter en een stroommeter. Deze zijn weergegeven op de uitwerkbijlage.
Slaag gegarandeerd met ExamenBoost
- Oefen examens van de afgelopen 5 jaar met extra uitleg door docenten bij examenvragen
- Extra uitleg en oefenen voor elk onderwerp uit je examen
- Stel vragen en krijg direct antwoord
2 punten
Open vraag
Om 'wit' licht te maken zijn drie LED's, een rode, een groene en een blauwe, vlak bij elkaar geplaatst. De menging van deze drie kleuren geeft de indruk van wit licht.
De LED's worden in serie geschakeld met een weerstand\mathrm{R}$Ren aangesloten op een spanningsbron van$9{,}0 \mathrm{~V}, zoals in figuur 2 is weergegeven.
In figuur 3 staan de stroom-spanning-karakteristieken van de drie LED's.
De gewenste stroomsterkte door de LED's bedraagt10\text{ mA}101010101010101010101010m10mA10mA10mA.

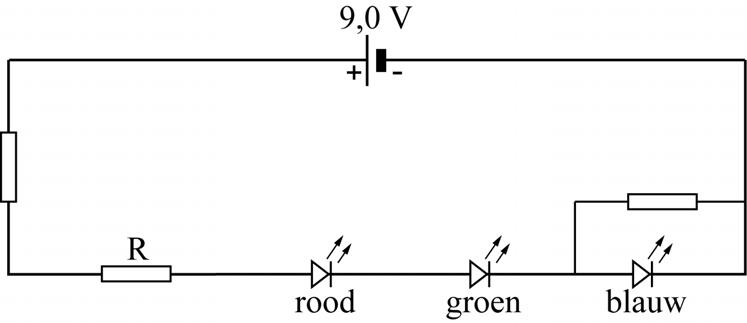

Het kan voorkomen dat in het licht van deze LED's samen te veel blauw zit. In dat geval willen de leerlingen de schakeling aanpassen zodat de stroomsterkte door de blauwe LED minder wordt, terwijl de stroomsterkte door de andere LED's niet verandert. Ze doen dit door in de schakeling van figuur 2 twee (regelbare) weerstanden aan te brengen. Figuur 2 staat ook op de uitwerkbijlage.
Teken in de figuur op de uitwerkbijlage de twee (regelbare) weerstanden op de juiste plaatsen.
Op deze pagina behandelen we vraag 4 van het centraal examen natuurkunde vwo 2022 – tijdvak 3. Deze vraag is onderdeel van Schakeling van LED's, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
