Het hart pompt het bloed door het lichaam. Dit gebeurt doordat een elektrische prikkel de hartspier laat samentrekken. Tijdens de samentrekkingen treedt scheiding op van elektrische lading. Dit kun je meten en vervolgens zichtbaar maken met een elektrocardiogram (ECG).
In figuur 1 is een ECG weergegeven van een gezonde persoon. Dit ECG is getekend door een pen die met een snelheid van$25 \mathrm{~mm} \mathrm{~s}^{-1}van links naar rechts beweegt. Figuur 1 is op ware grootte.

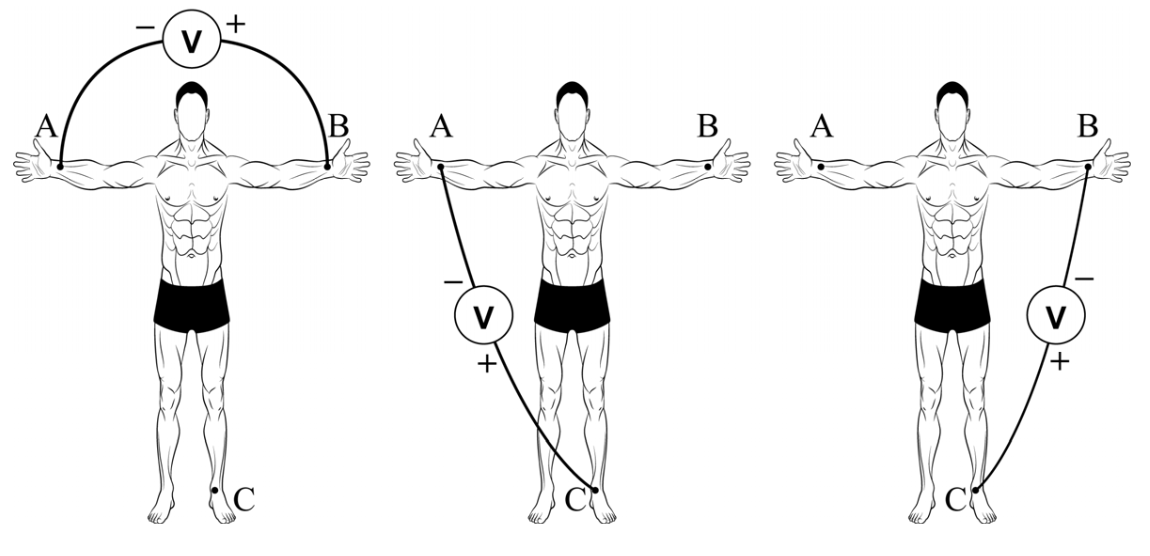

Bij het maken van een ECG in het ziekenhuis worden er vaak drie elektroden op de huid van de patiënt geplakt: op de rechterarm (A), op de linkerarm (B) en op het linkerbeen (C). Zie figuur 2. De spanningen die tussen de elektroden worden gemeten leveren drie verschillende ECG's op.
De spanningsmeters in figuur 2 meten respectievelijk de spanning$U_{\mathrm{AB}}tussen A en B, de spanning$U_{\mathrm{AC}}tussen A en C en de spanning$U_{\mathrm{BC}}tussen B en C. De plus- en minaansluitingen van de spanningsmeters zijn aangegeven in figuur 2. Het ECG van figuur 1 is een meting van de spanning tussen A en C. Dit ECG kan ook verkregen worden door de spanning tussen A en B en de spanning tussen B en C te meten en deze spanningen voor ieder tijdstip bij elkaar op te tellen.
Leg dit uit met behulp van de spanningswet van Kirchhoff.
Op deze pagina behandelen we vraag 9 van het centraal examen natuurkunde vwo 2022 – tijdvak 2. Deze vraag is onderdeel van ECG in MRI, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
