Een joystick kan worden gebruikt bij het gamen. Zie figuur 1. De onderkant van de joystick bevat twee beugels die draaibaar zijn: een voor de beweging in de$x-richting (naar links en rechts) en een voor de beweging in de$y-richting (naar voren en achteren). Zie figuur 2. Als de joystick wordt bewogen, draaien de asjes waaraan de beugels bevestigd zijn. Op deze asjes zit een metalen lipje dat contact maakt met een weerstandsdraad in punt .
Zie figuur 2, deze figuur is op schaal.
Als de joystick met het asje draait, staat het magneetveld niet meer loodrecht op de Hall-sensor. Daardoor verandert$U_{\text {Hall }}.

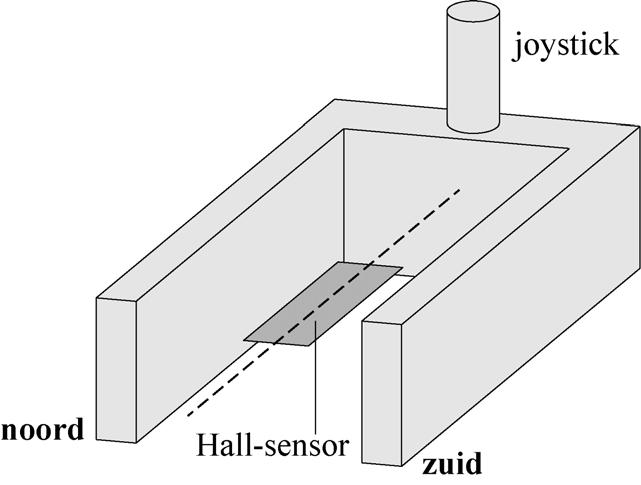

In figuur 6 is schematisch de stand van de magneet ten opzichte van de Hall-sensor getekend wanneer de joystick recht omhoog staat. We noemen deze stand$0^{\circ}. Als de joystick naar links beweegt, kan hij tot$-90^{\circ}draaien. Als hij naar rechts beweegt, kan hij tot$90^{\circ}draaien.

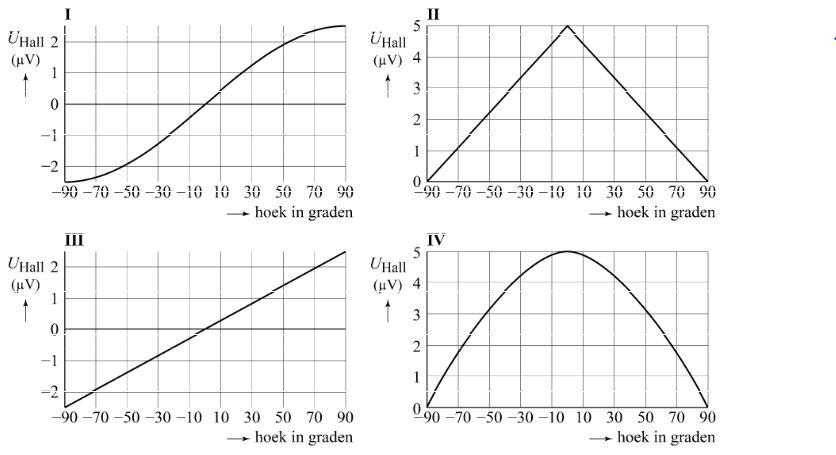

In figuur 7 staan vier grafieken van$U_{\text {Hall }}als functie van de stand van de joystick.
Leg uit welke grafiek (I, II, III of IV)$U_{\text {Hall }}als functie van de hoek juist weergeeft.
Op deze pagina behandelen we vraag 22 van het centraal examen natuurkunde vwo 2021 – tijdvak 2. Deze vraag is onderdeel van Joystick met Hall-sensor, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
