Roland en Arno bouwen de opstelling zoals schematisch weergegeven in figuur 1. In deze opstelling is een toongenerator verbonden met een trillingsapparaat. Aan het trillingsapparaat is een cirkelvormige metalen lus gekoppeld. Deze lus heeft een diameter van
Bij bepaalde ingestelde frequenties op de toongenerator ontstaat er een staande golf in de cirkelvormige lus. In figuur 2 is een voorbeeld van zo'n staande golf te zien.
Via een trial-and-errormethode komen Roland en Arno tot het volgende verband tussen de frequentie en het aantal buiken in de lus:
Hierin is:
•
•
•

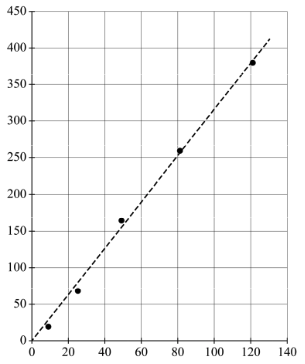

In de grafiek van figuur 5 staan de meetresultaten uit figuur 3 grafisch weergegeven na een coördinatentransformatie. Het bijschrift bij beide assen is nog niet gegeven.
Voer de volgende opdrachten uit:
•Geef het bijschrift dat vermeld moet worden bij de horizontale as.
•Geef het bijschrift dat vermeld moet worden bij de verticale as.
•Bepaal met behulp van figuur 5 de constante
Op deze pagina behandelen we vraag 12 van het centraal examen natuurkunde vwo 2021 – tijdvak 1. Deze vraag is onderdeel van Cirkelgolf, en is 5 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
