Vraag 9

uitkomst:R_1=1{,}0\cdot10^{3\;}\Omega$R_{1}=1{,}0 \cdot 10^{3} \Omega(binnen het bereik$7{,}8 \cdot 10^{2} \Omega \leq R_{1} \leq 1{,}4 \cdot 10^{3} \Omega)

voorbeeld van een antwoord:

Over deze weerstand staat een spanning van$U_{R}=U_{\text {pelt }}-U_{\text {led }}=5{,}0-1{,}5=3{,}5 \mathrm{~V}.

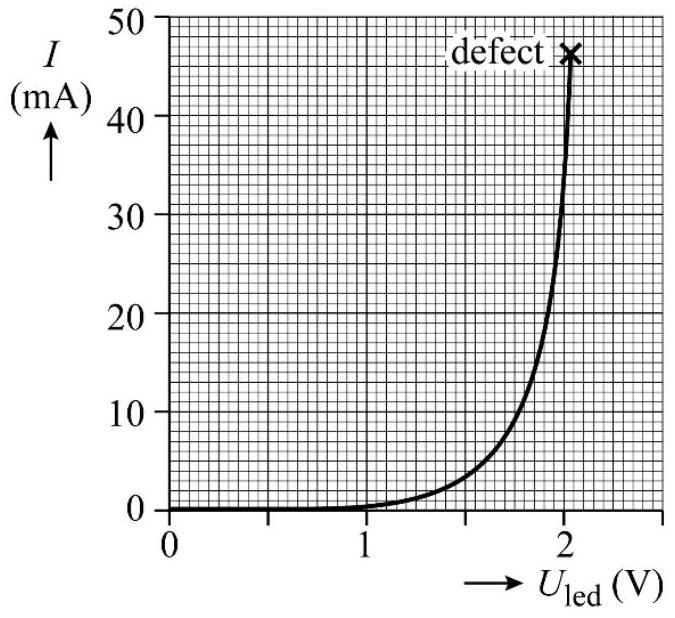

Uit het$(I, U)-diagram volgt dat bij een spanning van$1{,}5 \mathrm{~V}een stroom van$3{,}5 \cdot 10^{-3} \mathrm{~A}door de schakeling gaat.

Voor de weerstand geldt:R_1=\frac{U_{\mathrm{R}}}{I}=\frac{3{,}5}{3{,}5 \cdot10^{-3}}=1{,}0\cdot10^3\;\Omega$R_{1}=\frac{U_{\mathrm{R}}}{I}=\frac{3{,}5}{3{,}5 \cdot 10^{-3}}=1{,}0 \cdot 10^{3} \Omega.

Opmerking

Als niet is voldaan aan de eerste deelscore, de laatste deelscore voor completeren ook niet toekennen.
