Vraag 8

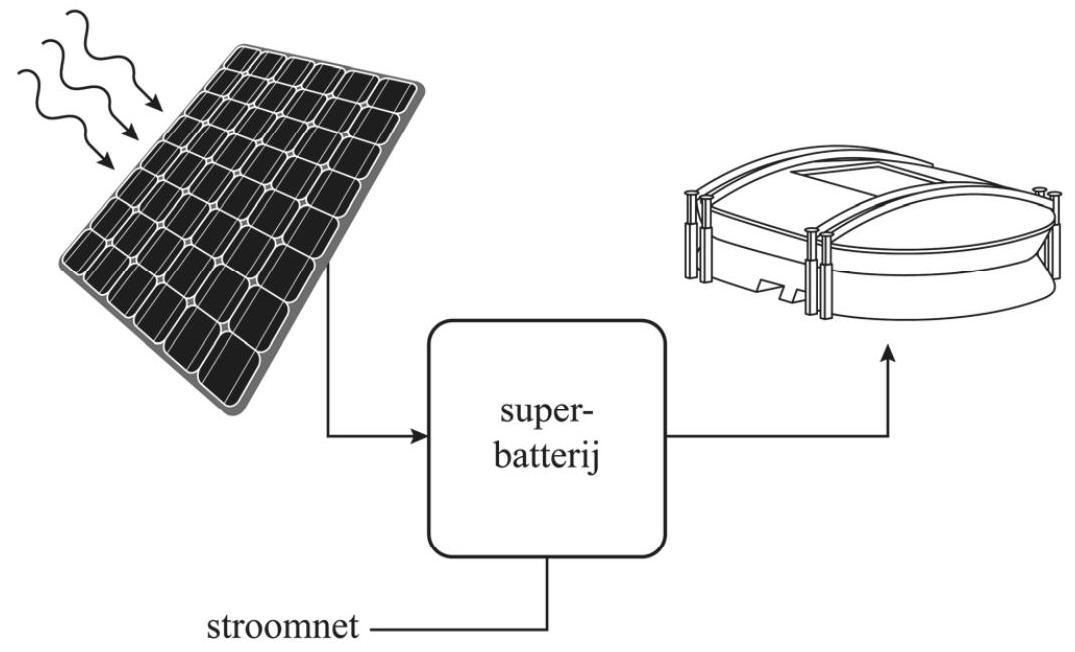

Om de zonnepanelen ook geschikt te maken als duurzaam noodstroomsysteem wordt de energie van de zonnepanelen opgeslagen in een superbatterij. Hierdoor worden de dieselgeneratoren overbodig. Zie figuur 1.

De superbatterij bestaat uit geschakelde accu's.

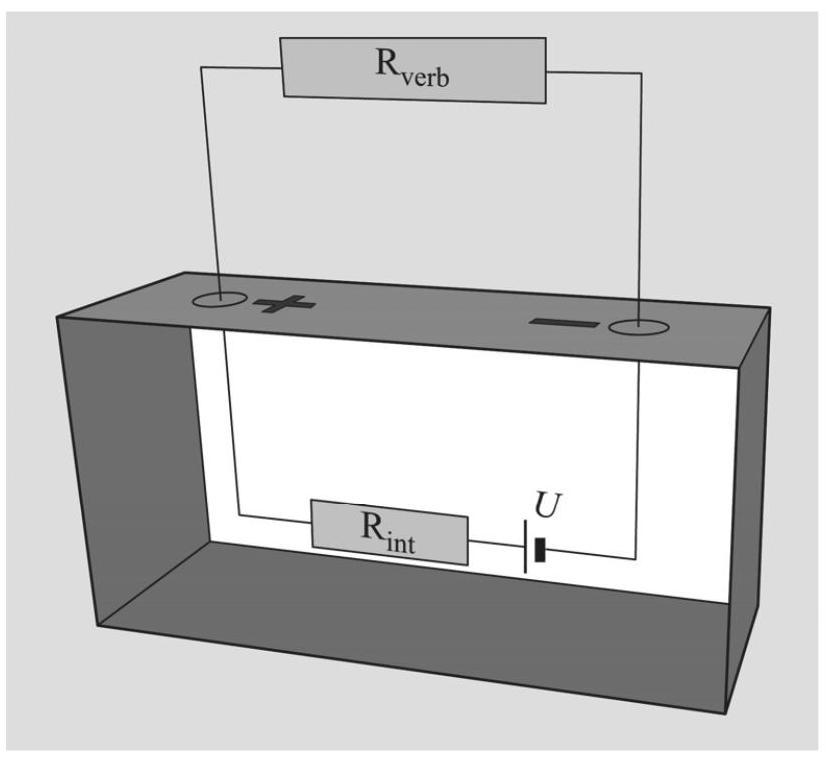

Een accu is te beschouwen als een serieschakeling van een spanningsbron$Uen een interne weerstand$R_{\text {int }}. Deze serieschakeling wordt aangesloten op een verbruiker met weerstand$R_{\text {verb }}. Zie figuur 2.

De superbatterij van de Arena is gemaakt van gebruikte accu's van elektrische auto's.

Op een gegeven moment wordt de accu uit de auto ($R_{\text {verb }}is klein) gehaald en in de superbatterij van de Arena geplaatst.

ledere accu voorziet een klein deel van de Arena van energie. Per accu is de$R_{\text {verb }}dan groot. De$R_{\text {int }}verandert niet bij de overplaatsing van de auto naar de superbatterij. Als gevolg van de interne weerstand$R_{\text {int }}wordt een accu warm tijdens het gebruik.
