Tahra voert een practicum elektriciteit uit. Ze schakelt een lampje in serie met een weerstand. Als spanningsbron gebruikt ze een variabele spanningsbron. Deze spanningsbron kan ze instellen op verschillende spanningen.
Slaag gegarandeerd met ExamenBoost
- Oefen examens van de afgelopen 5 jaar met extra uitleg door docenten bij examenvragen
- Extra uitleg en oefenen voor elk onderwerp uit je examen
- Stel vragen en krijg direct antwoord
3 punten
Open vraag
Tahra stelt de spanning van de spanningsbron in op verschillende waarden. Ze leest vervolgens de spanning over en de stroomsterkte door het lampje af.
Je ziet een tabel met haar meetresultaten.
$\boldsymbol{U}_{\text {lampje }}(\mathbf{V}) | 0 | 2,0 | 4,0 | 6,0 | 8,0 | 10 | 12 |
$\boldsymbol{I}(\mathrm{~mA}) | 0 | 20 | 32 | 40 | 46 | 51 | 54 |

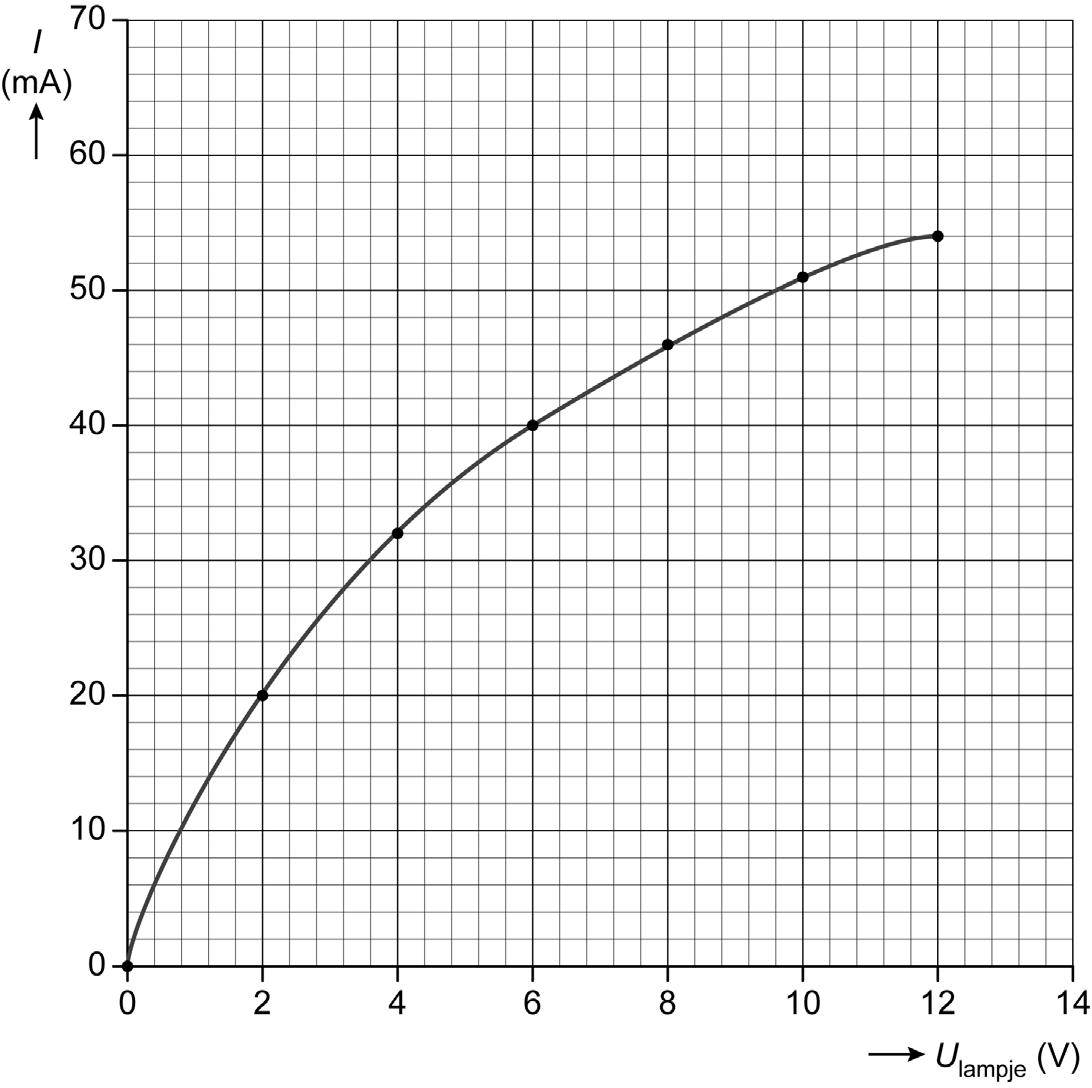

Zet in het diagram op de uitwerkbijlage alle meetpunten uit en teken de grafiek.
Op deze pagina behandelen we vraag 17 van het centraal examen nask1 vmbo 2023 – tijdvak 2. Deze vraag is onderdeel van Practicum elektriciteit, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
