In Utrecht zijn waterwoningen als complete woningen geplaatst.
Deze woningen worden met een kraan op hun plek gehesen.
Bij het plaatsen van de waterwoning schuift alleen de hijsarm uit.
Je ziet een vereenvoudigd zijaanzicht van de kraan voor (I) en na (II) het uitschuiven van de hijsarm.
3 punten
Open vraag
Op de uitwerkbijlage staat een afbeelding van de hijsarm van de hijskraan. De krachten van de kabel op de hijsarm in punt P zijn gegeven.
→ Construeer de resulterende kracht en noteer de grootte onder de afbeelding.
Beoordeling
F_{res}=8100\,\text{kN}F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,F_{res}=8100\,kF_{res}=8100\,kNF_{res}=8100\,0kNF_{res}=8100\,00kNF_{res}=8100\,0kNF_{res}=8100\,kNF_{res}=8100kNF_{res}=8100kNF_{res}=8100kNF_{re}=8100kNF_{r}=8100kNF_{}=8100kNF_{\text{r}}=8100kNF_{\text{re}}=8100kNF_{\text{res}}=8100kN$F_{\text {res }}=8100 \mathrm{kN}(antwoorden van7900\,\text{kN}79007900ktot en met8300\,\text{kN}83008300kgoed rekenen)

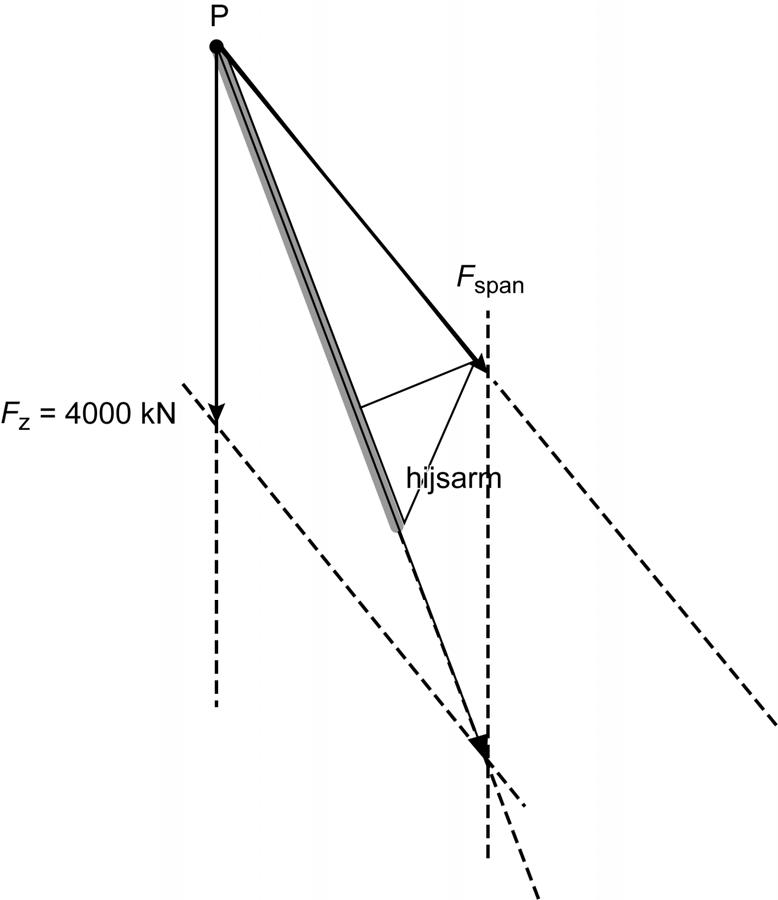

voorbeeld van een juiste constructie:
➤ Indien correct 1 punt:
➤ Indien correct 1 punt:
➤ Indien correct 1 punt:
Opmerking
Als de kracht niet juist is samengesteld, voor deze vraag geen scorepunten toekennen.
Op deze pagina behandelen we vraag 7 van het centraal examen nask1 vmbo 2021 – tijdvak 3. Deze vraag is onderdeel van Waterwoning, en is 3 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
