Een elektrische tandenborstel bestaat uit een oplader (1), een aandrijfdeel met accu en motor ( 2 ) en een opzetborstel ( 3 ). Met behulp van een transformator wordt er een elektrische stroom en spanning opgewekt in het aandrijfdeel. De transformator zit gedeeltelijk in de oplader en gedeeltelijk in het aandrijfdeel.
De oplader wordt aangesloten op netspanning van 230 V . Om de accu op te laden wordt het aandrijfdeel op de oplader gezet.
Je ziet een schakelschema van de transformator.
diode weerstand
\begin{figure} \includegraphics[alt={},max width=\textwidth]{https://cdn.mathpix.com/cropped/7e4ea666-6316-418d-b9d3-49faba35aca1-13.jpg?height=467&width=163&top_left_y=735&top_left_x=479} \captionsetup{labelformat=empty} \caption{diode} \end{figure}
Met een schakelaar wordt de tandenborstel aangezet en uitgezet.
Met een wisselschakelaar kan de tandenborstel ingesteld worden op hoog vermogen of op laag vermogen.
Op de uitwerkbijlage zie je een deel van het schakelschema.

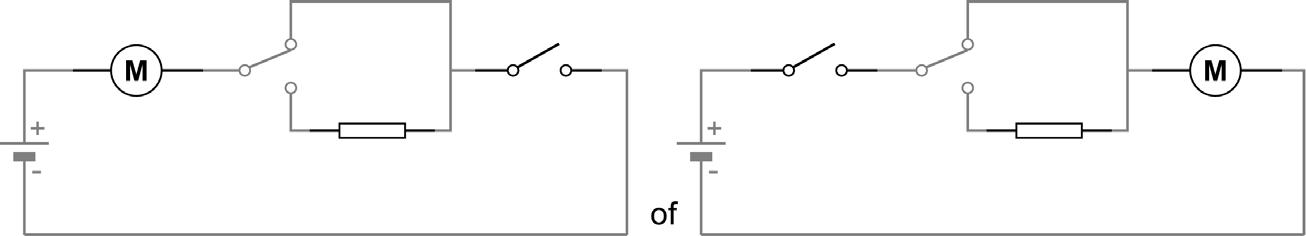

→ Maak het schakelschema compleet met weerstand, motor en schakelaar op de juiste plaats.
Op deze pagina behandelen we vraag 33 van het centraal examen nask1 vmbo-gt 2026 – tijdvak 2. Deze vraag is onderdeel van Elektrische tandenborstel, en is 2 punten waard.
Je kunt hier zelf het antwoord invullen en vervolgens direct de uitwerking en uitleg bekijken.
