Stel je hebt de volgende set data van de leeftijden van een groep mensen: 21, 23, 25, 27, 29, 31, 33, 35. Maak een steel-bladdiagram van deze data.
Leerdoelen
•Je kunt een steelbladdiagram aflezen.
•Je kunt zelf een steelbladdiagram maken.
Wat is een steelbladdiagram?
Een steelbladdiagram is een grafische weergave van gegevens waarbij getallen worden opgesplitst in een "steel" en "bladeren". De steel bestaat uit de eerste cijfers van de getallen, terwijl de bladeren de laatste cijfers vertegenwoordigen. Dit type diagram maakt het eenvoudig om snel inzicht te krijgen in de verdeling van gegevens.
Voorbeeld van een steelbladdiagram

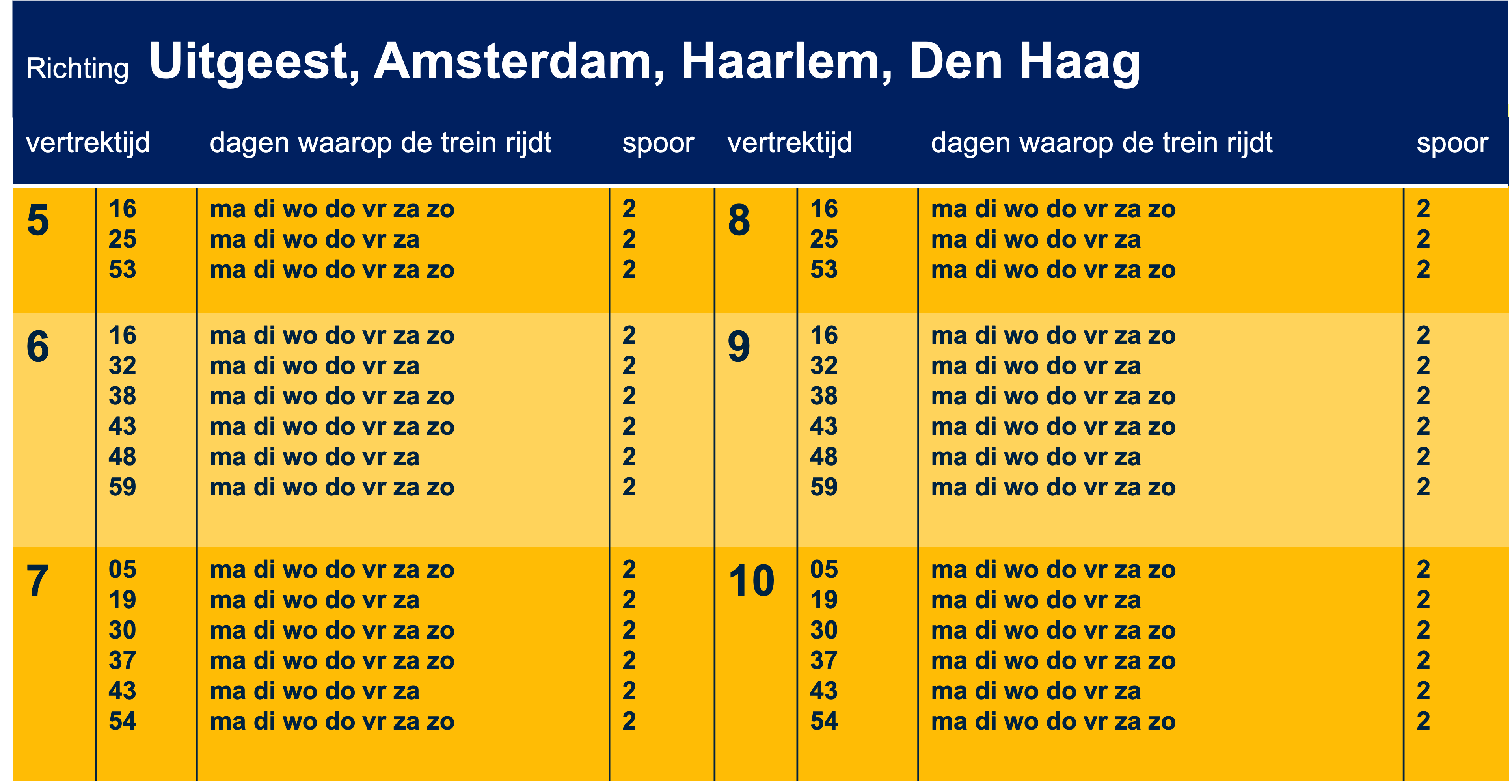

Stel je voor dat je de vertrektijden van treinen wilt weergeven. De uren vormen de steel, en de minuten zijn de bladeren. In onderstaand voorbeeld betekent 5|16 dat de trein vertrekt om 5:16 uur.
Hoe lees je een steelbladdiagram?
Bij het lezen van een steelbladdiagram is het belangrijk om te letten op de context en de titel van het diagram. Dit bepaalt hoe je de getallen moet interpreteren.
Bijvoorbeeld, als het diagram proefwerkcijfers weergeeft, dan betekent een steel van 6 en een blad van 4 een cijfer van 6,4.
Praktische vragen
Wat is het verschil tussen het laagste en hoogste cijfer?
•Laagste cijfer: 3,2
•Hoogste cijfer: 9,3
•Verschil:9{,}3-3{,}2=6{,}19{,}3-3{,}2=619{,}3-3{,}2=6,19{,}3-32=6,19{,}3-3,2=6,193-3,2=6,1
Hoeveel voldoendes zijn er gescoord (5,5 of hoger)?
•Tel alle bladeren die 5,5 of hoger zijn. In ons voorbeeld zijn dat er 22.
Hoeveel leerlingen zitten er in de klas?
•Tel alle bladeren. In ons voorbeeld zijn dat er 27.
Zelf een steelbladdiagram maken
Bij het maken van een steelbladdiagram is het belangrijk om de gegevens gestructureerd en overzichtelijk weer te geven. Hier zijn de stappen:
1.Bepaal de steel en bladeren: Kies de eerste cijfers van je getallen als steel en de laatste cijfers als bladeren.
2.Volgorde: Zorg ervoor dat de bladeren in oplopende volgorde staan.
3.Titel: Vergeet niet een duidelijke titel te geven aan je diagram.
Voorbeeld
Gegeven zijn de leeftijden van docenten op school: 22, 23, 24, 26, 29, 31, 35, 35, 36, 37, 38, 38, 41, 42, 42, 42, 46, 48, 49, 53, 54, 58, 58 en 65.
Stel dat je leeftijden van docenten wilt weergeven in een steelbladdiagram. De steel bestaat uit de tientallen en de bladeren uit de eenheden.
